Sicherungen - im Motorraum

Aktualisiert 23.07.2018

Die Sicherungen im Motorraum schützen u.a. Funktionen für Motor und Bremsanlage.

Allgemeines Sicherungen Motorraum

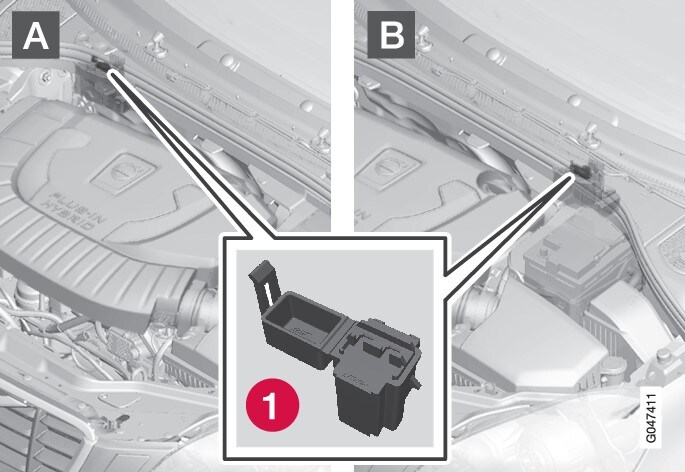

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

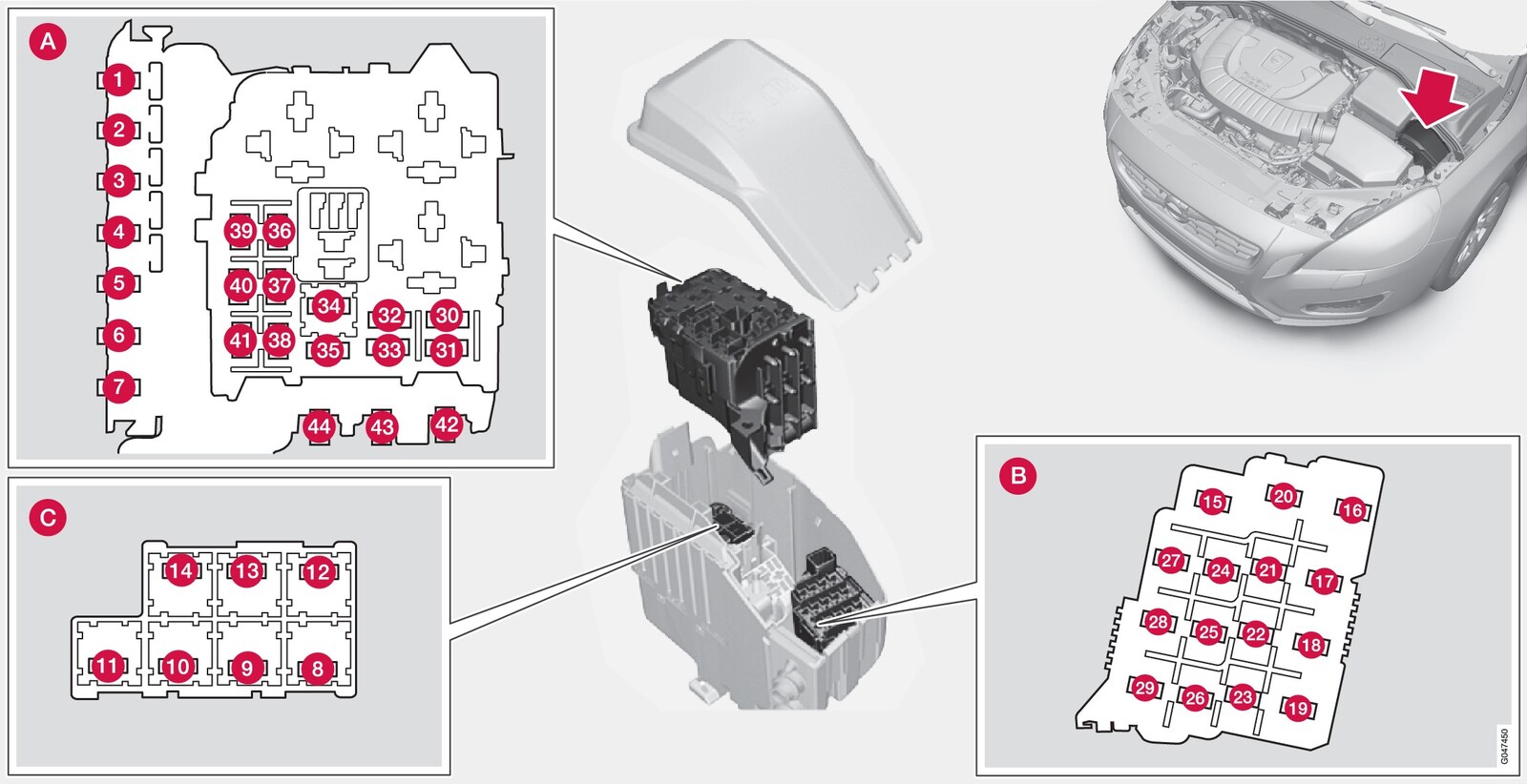

Diese Sicherungen sind im Motorraumkasten angeordnet. Die Sicherungen in (C) befinden sich unter (A).

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

Die Sicherungen 1–7 und 42–44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt 1 ausgetauscht werden.
Die Sicherungen 8–15 und 34 sind vom Typ „JCASE“ und sollten in einer Werkstatt1 ausgetauscht werden.
Die Sicherungen 16–33 und 35–41 sind vom Typ „MiniFuse".

	Funktion	[A]2
	-	-
	Primärsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach	50
	-	-
	Primärsicherung für das Relais/Sicherungszentrale unter dem Handschuhfach	60
	-	-
	-	-
	-	-
	-	-
	Scheibenwischer	30
	Standheizung*	25
	-	-
	-	-
	ABS-Pumpe	40
	ABS-Ventile	20
	Scheinwerferwaschanlage*	20
	Leuchtweitenregelung; aktive Xenon-Scheinwerfer - ABL	10
	Primärsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach	20
	ABS	5
	Einstellbare Lenkkraft*	5
	Motorsteuergerät; Getriebesteuergerät; Airbags	10
	Elektrisch beheizte Waschdüsen*	10
	-	-
	Lichtschalter	5
	-	-
	-	-
	-	-
	Relais Spulen	5
	Zusatzbeleuchtung*	20
	Signalhorn	15

	Relaisspule im Hauptrelais des Motorsteuerungssystems; Motorsteuergerät	10
	Getriebesteuergerät	15
	-	-
	Relaisspulen in der Zentralelektrik im Motorraum, Kaltzone	5
	Startrelais	30
	Glühkerzensteuergerät	10

Motorsteuergerät		15

	Luftmassenmesser; Regelventile	15
	Ventile, Ölstandgeber	10
		Lambdasonden; Steuergerät Kühlerjalousie	15

	Dieselfilterheizung	20

Heizung Kurbelgehäuseentlüftung		10

	Glühkerze	70

	Kühlgebläse	80
	Servolenkung	100
