Fusíveis no compartimento do motor
Os fusíveis no compartimento do motor protegem as funções do motor e dos travões, entre outras.
No interior da tampa existe um alicate que facilita a remoção e instalação de fusíveis no lugar.
Na central eléctrica também há lugar para uma série de fusíveis de reserva.
Posições

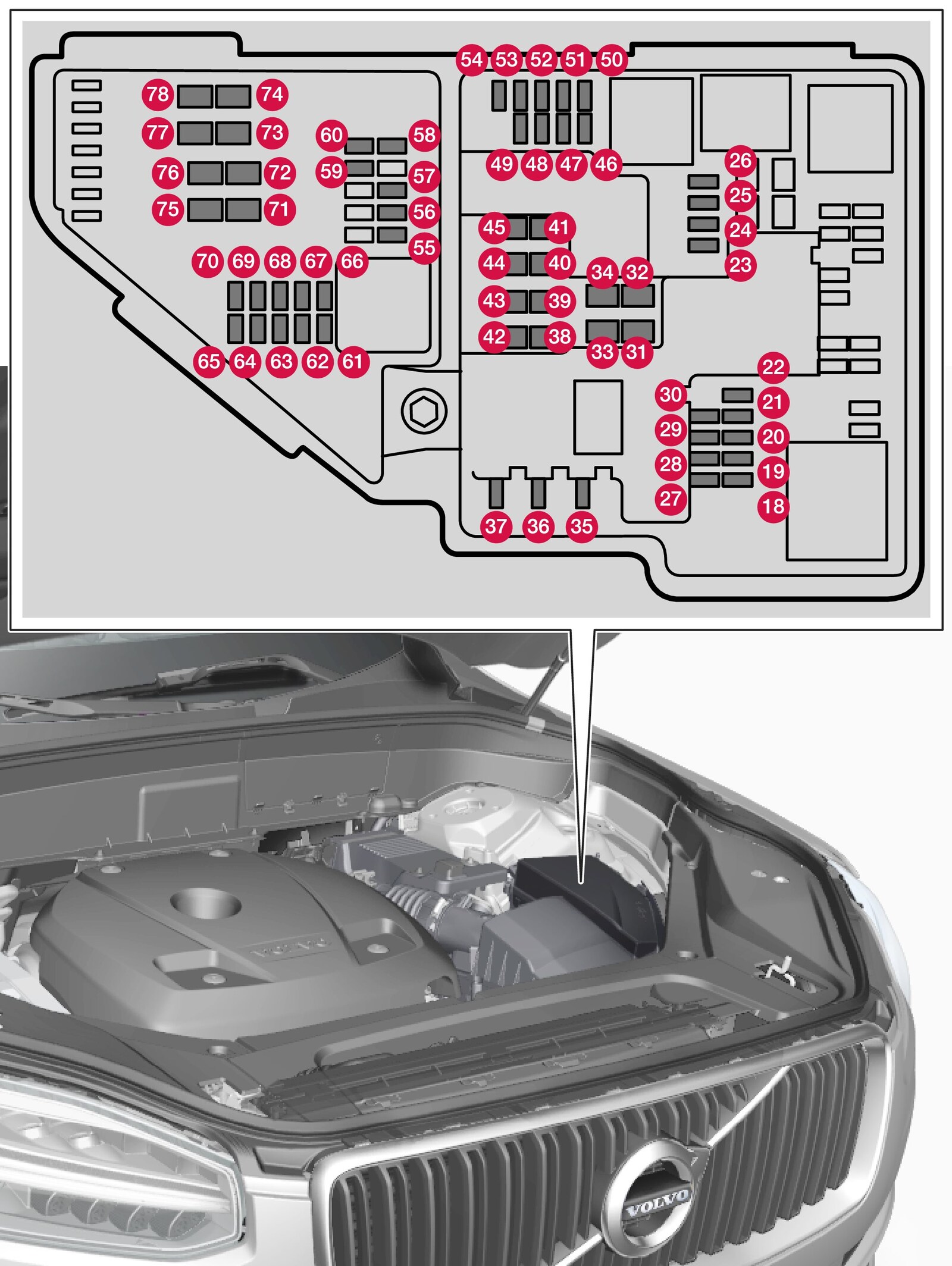

No interior da tampa existe um autocolante que indica a localização dos fusíveis.
- Fusíveis 18-30, 35-37, 46-54 e 55-70 são do tipo "Micro".
- Fusíveis 31-34, 38-45 e 71-78 são do tipo "MCase" e devem ser substituídos numa oficina 1.
| Função | A2 | |
|---|---|---|
 | - | - |
 | - | - |
 | - | - |
 | - | - |
 | - | - |
 | Porta USB na consola de túnel, dianteira* | 5 |
 | Tomada 12 V na consola de túnel, dianteira | 15 |
 | Tomada 12 V na consola de túnel, junto ao espaço de pernas da segunda fila de bancos | 15 |
 | Tomada 12 V no compartimento da bagagem* | 15 |
 | - | - |
 | - | - |
 | - | - |
 | - | - |
 | Pára-brisas com aquecimento eléctrico* lado esquerdo | Shunt |
 | Pára-brisas com aquecimento eléctrico* lado esquerdo | 40 |
 | Lava faróis* | 25 |
 | Lava pára-brisas | 25 |
 | - | - |
 | Buzina | 20 |
 | Sirene de alarme* | 5 |
 | Módulo de comando para o sistema de travagem (válvulas, travão de estacionamento) | 40 |
 | Limpa pára-brisas | 30 |
 | Lava vidro traseiro | 25 |
 | Pára-brisas com aquecimento eléctrico* lado direito | 40 |
 | Aquecedor de estacionamento* | 20 |
 | Módulo de comando para o sistema de travagem (Bomba ABS) | 40 |
 | - | - |
 | Pára-brisas com aquecimento eléctrico* lado direito | Shunt |
 | Alimentado com a ignição ligada: Motor módulo de comando; Componentes da transmissão; Direção assistida elétrica; Unidade eletrónica central; Módulo de comando para o sistema de travagem | 5 |
 | - | - |
 | Farol direito | 7,5 |
| Farol direito, algumas versões LED3 | 7,5 | |
 | - | - |
 | - | - |
 | Unidade para comando da conexão da bateria | 5 |
 | Airbags | 5 |
 | Farol esquerdo | 7,5 |
| Farol esquerdo, algumas versões LED3 | 7,5 | |
 | Sensor do pedal do acelerador | 5 |
 | Módulo de comando da transmissão | 15 |
 | Motor módulo de comando | 5 |
 | - | - |
 | - | - |
 | - | - |
 | - | - |
 | Motor módulo de comando; Actuador; Unidade da borboleta; Válvula EGR (Diesel); Sensor de posição do turbo (Diesel); Válvula do turbocompressor (gasolina) | 20 |
 | Solenoides (gasolina); Válvula; Termóstato do sistema de arrefecimento do motor (gasolina); Bomba de arrefecimento do EGR (Diesel); Módulo de comando de incandescência (Diesel) | 10 |
 | Reguladores de vácuo; Válvula; Válvula para potência de impulso (Diesel) | 7,5 |
 | Módulo de comando da grelha do spoiler; Módulo de comando da grelha do radiador; Bobinas de relé para potência de impulso (Diesel) | 5 |
 | - | - |
 | Sonda lambda, dianteira; Sonda lambda, traseira (gasolina) | 15 |
 | Solenóide da bomba de óleo do motor; Acoplamento magnético A/C; Sonda lambda, central (gasolina); Sonda lambda, traseira (Diesel) | 15 |
 | - | - |
 | Motor módulo de comando | 20 |
 | Bobinas de ignição (gasolina); Vela de ignição (gasolina) | 15 |
 | Aquecedor do filtro de combustível (Diesel) | 30 |
 | - | - |
 | - | - |
 | - | - |
 | - | - |
 | - | - |
 | Motor de arranque | Shunt |
 | Motor de arranque | 40 |
