Abnehmbare Anhängerzugvorrichtung – Befestigung/Entfernen

Die Befestigung oder das Entfernen der abnehmbaren Anhängerzugvorrichtung erfolgt auf folgende Weise:

Befestigung

P3-XC60-13w46 Protective cover removable towbar
Ikon grå fyrkant 1

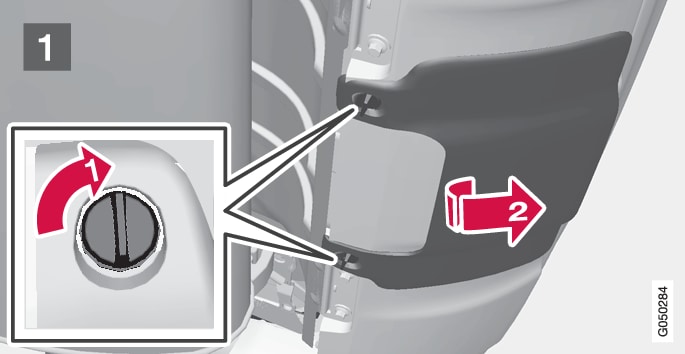

Die Schutzkappe abnehmen, indem die Schrauben zunächst um eine Vierteldrehung herausgedreht werden Ikon röd pil 1. Dann die Schutzkappe schräg nach vorn und unten schieben und dann zum Abnehmen nach hinten ziehen Ikon röd pil 2.

p3007 dragkrok, ditsättning kuldel 2
Ikon grå fyrkant 2

Überprüfen, ob sich der Mechanismus in der unverriegelten Stellung befindet. Dazu den Schlüssel im Uhrzeigersinn drehen.

3007 dragkrok, ditsättning kuldel 3
Ikon grå fyrkant 3

Das Anzeigefenster muss rot sein.

p3007 dragkrok, ditsättning kuldel 4
Ikon grå fyrkant 4

Die Anhängerzugvorrichtung einsetzen und hineinschieben, bis ein Klicken zu hören ist.

p3007 dragkrok, ditsättning kuldel 5
Ikon grå fyrkant 5

Das Anzeigefenster muss grün sein.

p3007 dragkrok, ditsättning kuldel 6
Ikon grå fyrkant 6

Den Schlüssel gegen den Uhrzeigersinn in die verriegelte Stellung drehen. Den Schlüssel aus dem Schloss abziehen.

p3007 dragkrok, ditsättning kuldel 7
Ikon grå fyrkant 7

Sicherstellen, dass die Anhängerzugvorrichtung fest sitzt: Diese dazu hoch-, herunter- und zurückbewegen.

 Warnung

Wenn die Anhängerzugvorrichtung nicht korrekt sitzt, muss sie abgenommen und erneut wie zuvor beschrieben befestigt werden.

 Wichtig

Nur die Kugel der Anhängerkupplung einschmieren, der restliche Kugelteil muss sauber und trocken sein.
p3007 dragkrok, ditsättning kuldel 8
Ikon grå fyrkant 8

Sicherheitskabel.

 Warnung

Achten sie unbedingt darauf, das Sicherheitsseil des Anhängers am dafür vorgesehenen Halter anzubringen.

Demontage der Anhängerzugvorrichtung

p3007 dragkrok, borttagning kuldel 1
Ikon grå fyrkant 1

Den Schlüssel hineinstecken und im Uhrzeigersinn drehen, um das Schloss zu entriegeln.

p3007 dragkrok, borttagning kuldel 2
Ikon grå fyrkant 2

Den Verriegelungsknopf Ikon röd pil 1 eindrücken und gegen den Uhrzeigersinn drehen Ikon röd pil 2, bis ein Klicken zu hören ist.

p3007 dragkrok, borttagning kuldel 3
Ikon grå fyrkant 3

Den Verriegelungsknopf vollständig bis zum Anschlag weiterdrehen, herunterdrücken und gleichzeitig die Anhängerzugvorrichtung nach hinten und oben herausziehen.

 Warnung

Die Anhängerzugvorrichtung auf sichere Weise verankern, wenn sie im Fahrzeug aufbewahrt wird, siehe Abnehmbare Anhängerzugvorrichtung - Aufbewahrung.
P3-XC60-13w46 Protective cover removable towbar - mount
Ikon grå fyrkant 4

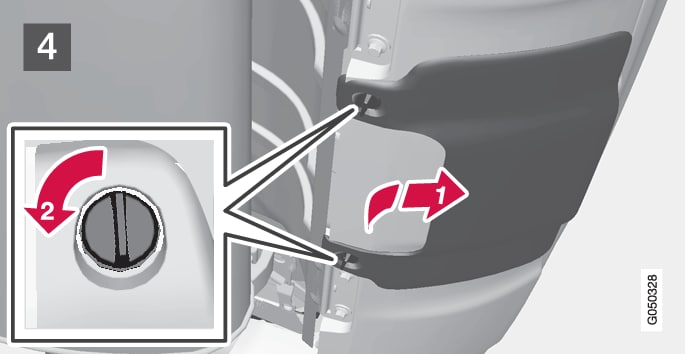

Die Schutzkappe wieder einsetzen, indem ihre Haken in die hintere Kante des Stoßfängers eingehakt werden. Die Schutzkappe nach oben drücken, bis die Schrauben richtig positioniert sind Ikon röd pil 1. Zuletzt zum Befestigen der Schutzkappe die Schrauben um eine Vierteldrehung anziehen Ikon röd pil 2. Es ist wichtig, dass die Schraubenräder beim Befestigen quer stehen.
