Fusibles - en el compartimento de carga
Los fusibles del compartimento de carga protegen, entre otras cosas, el freno de estacionamiento eléctrico y las funciones del motor eléctrico.
La caja está situada detrás del tapizado en el lado izquierdo.

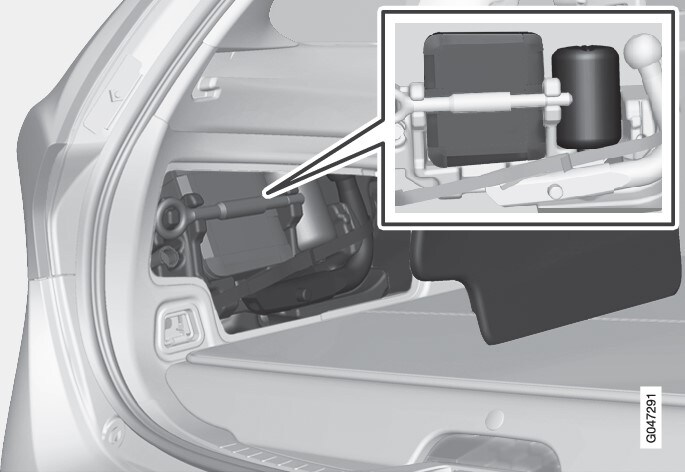

Para acceder a la caja de fusibles y relés, no es necesario retirar el kit de reparación de neumáticos.

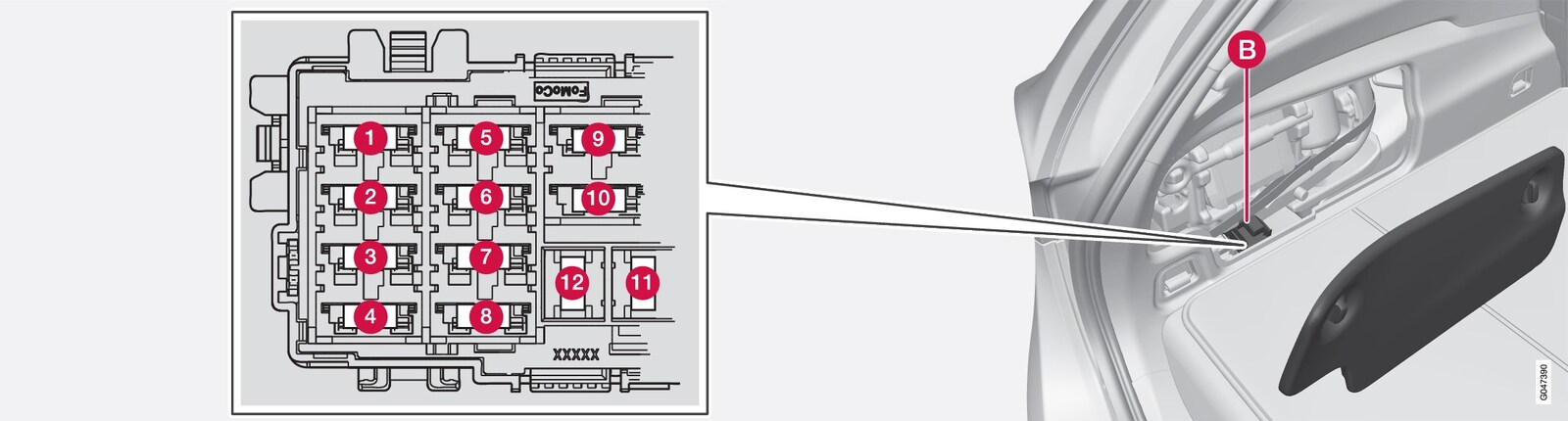

Posiciones

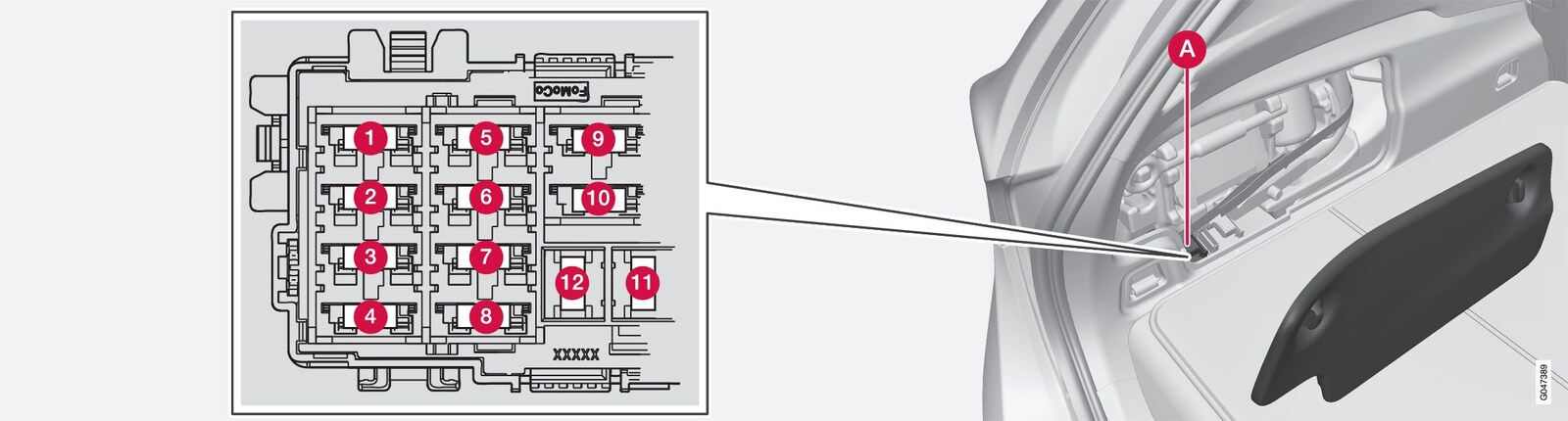

La caja está situada detrás del tapizado en el lado izquierdo.
Para acceder a la caja de fusibles y relés, no es necesario retirar el kit de reparación de neumáticos.
| Caja B | Función | A1 |
|---|---|---|
 | Bomba de refrigerante 1 para batería híbrida; Válvula para bombas de refrigerante 1 y 2 | 10 |
 | Bomba de refrigerante 2 para batería híbrida | 10 |
 | Unidad de carga; conversor de tensión 400 V - 12 V; Unidad de mando de la batería híbrida | 5 |
 | Bomba de refrigerante del circuito de baja temperatura del sistema de refrigeración | 15 |
 | Unidad de carga; conversor de tensión 400 V - 12 V; Unidad de mando de la batería híbrida | 10 |
 | Bobinas de relés; Conversor de alta tensión del motor y estárter-generador integrado | 10 |
 | Desembrague del motor eléctrico del eje trasero | 15 |
 | - | - |
 | Conversor de alta tensión del motor y estárter-generador integrado; Unidad de mando de la batería híbrida | 10 |
 | Válvulas de refrigerante del circuito de baja temperatura del sistema de refrigeración; Compresor eléctrico de A/C; Válvula de intercambiador de calor; Válvula de climatizador | 10 |
 | - | - |
 | - | - |
