Montar y desmontar la rejilla de protección*
Actualizado 23/07/2018Se ha comprobado la rejilla de protección con ensayos de colisión conforme a la normativa ECE R17 y cumple con los requisitos de resistencia de Volvo.
Por motivos de seguridad, la rejilla de protección deberá fijarse y anclarse del modo adecuado.
Advertencia

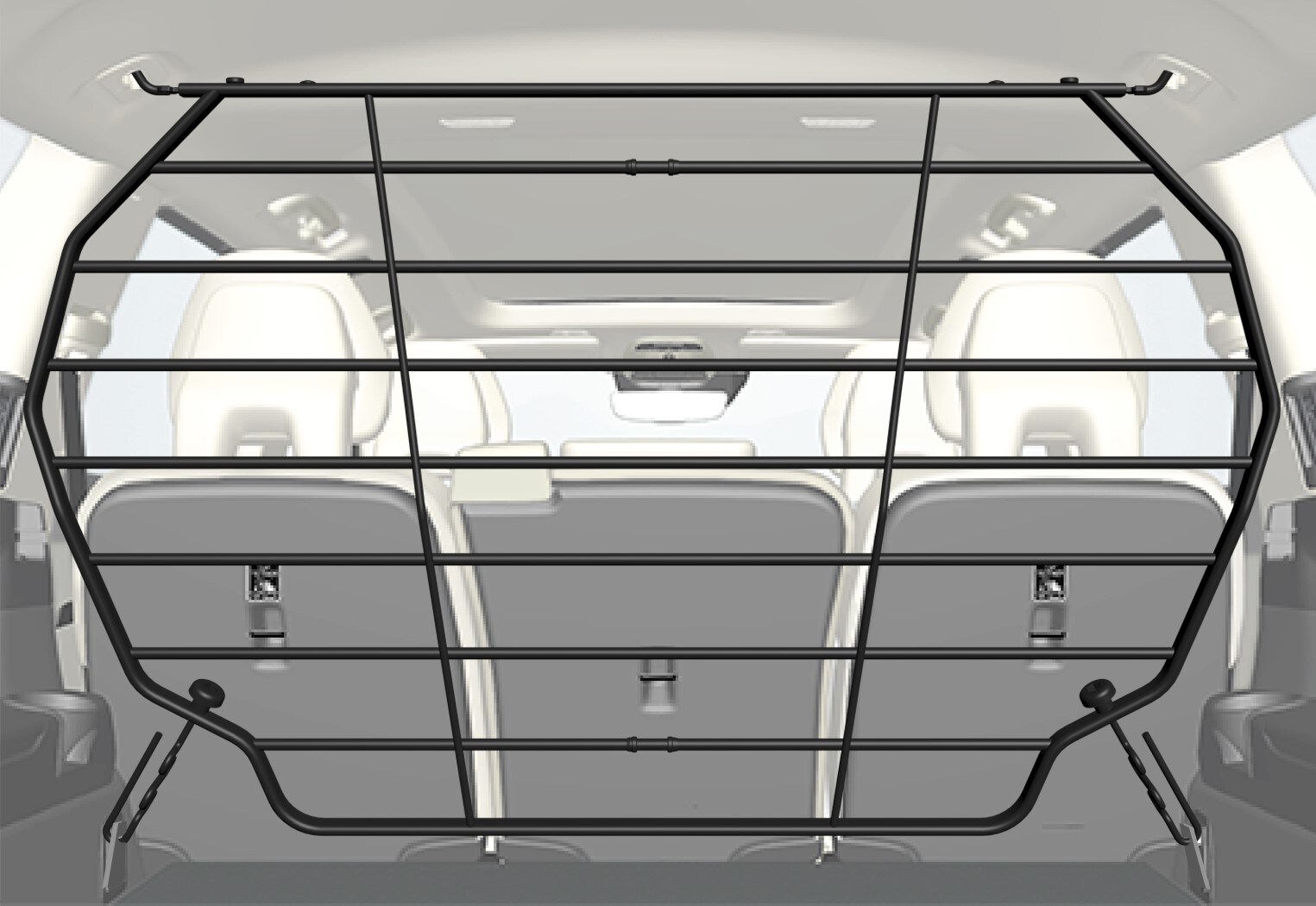

La rejilla de protección consta de la rejilla y dos abrazaderas sueltas. Las abrazaderas se suministran con una caperuza para tornillo y dos manguitos de plástico para la rejilla de protección.
Advertencia
Advertencia
Por razones de seguridad, los asientos de la tercera fila1 deben estar abatidos cuando se monta la rejilla de protección en el vehículo.
Importante
Montaje
Introduzca uno de los ganchos de la rejilla de protección en el orificio grande de la fijación del techo (1).
Sujete la rejilla cerca del gancho e introdúzcala en el orificio pequeño (2).
Advertencia
Enganche el gancho de la abrazadera desde abajo a través de la anilla de sujeción de la carga en el suelo del maletero e introduzca la parte roscada desde abajo a través del orificio de fijación inferior de la rejilla de carga (1).
Pase un manguito de plástico por la parte roscada de la abrazadera (el reborde del manguito debe estar vuelto hacia arriba) e introdúzcalo por el orificio. Enrosque después la caperuza hasta que el borde inferior queda a aproximadamente 5 mm de la rejilla (2).
Desmontaje
Para desmontar la rejilla de protección, efectúe el procedimiento de montaje en sentido inverso.
Observe que se pueden desmontar las abrazaderas antes de extraer los manguitos de plástico de los orificios de la rejilla.
