Fusibles

Fusibles en el compartimento del motor

Actualizado 7/23/2018

Los fusibles en el compartimento del motor protegen las funciones del motor y de los frenos.

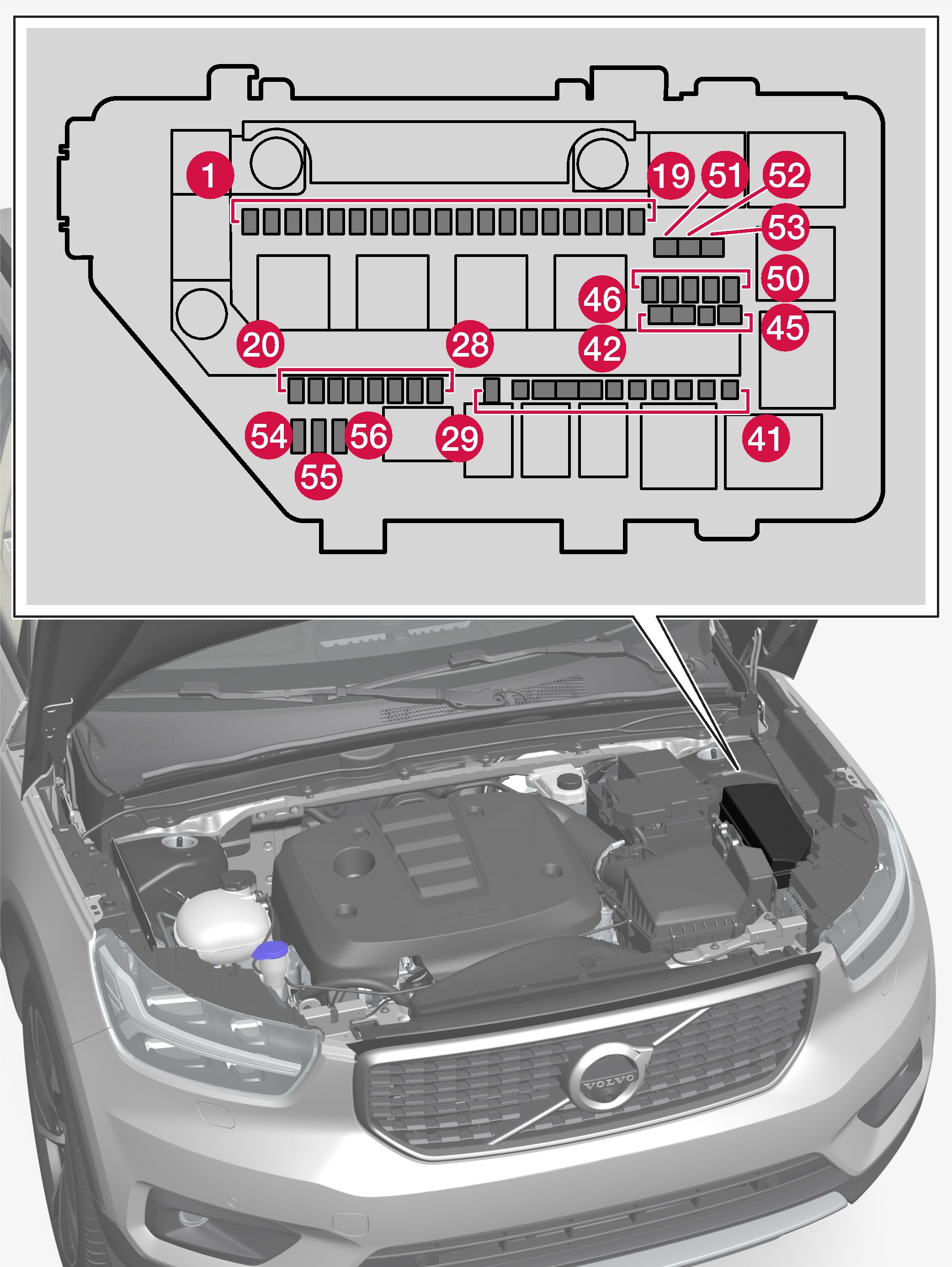

P6-1746-XC40-EJB Engine fuse box

Detrás de la tapa hay unas pinzas que facilitan la extracción y la instalación de los fusibles.

En la central eléctrica también hay espacio para una serie de fusibles de repuesto.

Posiciones

En el interior de la tapa hay una placa que indica la ubicación de los fusibles.

  • Los fusibles 1-30, 46-50 y 54-56 son de tipo "Micro".
  • Los fusibles 31-45, 51-53 son de tipo "MCase" y deben cambiarse en un taller

    Recomendamos los servicios de un taller autorizado Volvo.

    .

Función

AAmperios

Puerto USB en consola del túnel, parte trasera*

5

Toma de 12 V en la consola del túnel, parte delantera

15

Toma eléctrica de 12 V en el maletero o el compartimento de carga*

15

Unidad de mando del motor

20

Bobinas de encendido; Bujías

15

Solenoides (gasolina); Válvula; Termostato de sistema de refrigeración del motor (gasolina); Bomba de refrigeración de EGR (diésel); Unidad de mando de incandescencia (diésel)

Unidad de mando del motor

15

Solenoides (gasolina); Válvula; Termostato del sistema de refrigeración del motor (gasolina); Bomba de refrigeración de EGR (diésel); Unidad de mando de incandescencia (diésel); Reguladores de vacío; Válvula; Válvula de impulso de potencia (diésel)

10

Sonda lambda, central (gasolina); Sonda lambda, trasera (diésel)

15

Sensor de óxidos de nitrógeno (diésel)

15

Faro derecho

20

Faro izquierdo

20

Airbags

5

Transductor del pedal de acelerador

5

Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; Componentes de la transmisión; Servodirección eléctrica; Unidad de mando electrónica central; Unidad de mando del sistema de frenos

5

Calefactor auxiliar eléctrico*; cortafuegos OBD-II

5

Dispositivo antiarranque por alcoholemia

5

Bobinas de relé internas

5

Sensor del pedal de freno

Pedal de freno

5

Unidad de mando del dispositivo de control para acoplar y modificar las posiciones de cambio de la caja de cambios automáticas

5

Unidad de mando de la transmisión

15

Unidad de mando del motor

5

Bocina

20

Sirena de alarma*

5

Limpiaparabrisas

30

Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento)

40

Unidad de mando del sistema de frenos (bomba ABS)

40

Actuador de la transmisión

25

Faro derecho; Faro izquierdo

30

Unidad de mando del enganche para remolque*

25

Unidad de mando del enganche para remolque*

40

Asiento del conductor regulado eléctricamente*

20

Calefactor del filtro de combustible (diésel)

30

Parabrisas con calefacción eléctrica*, izquierda

40

Parabrisas con calefacción eléctrica*, derecha

40

Función de control de la batería de apoyo

5

Faro izquierdo

20

Faro derecho

20
