Kaitsevõrk*

Kaitsevõrk takistab järsul pidurdamisel koorma paiskumist salongi.

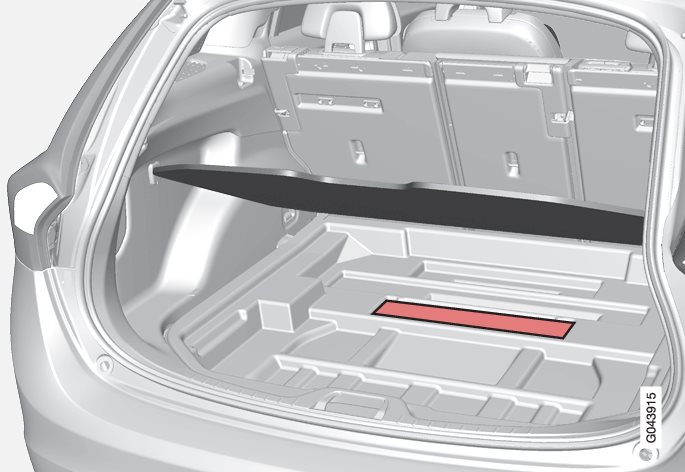

P3-1020-v60 Skyddsnätkassett placering
Hoiukoht, kaitsevõrgu kassetid.

Kahest kassetist koosneva rullitava kaitsevõrgu hoiukoht asub pakiruumi põhjaluugi all.

Võrgukassettide kinnitamine

Kahest kassetist koosneva rullitava kaitsevõrgu hoiukoht asub pakiruumi põhjaluugi all.

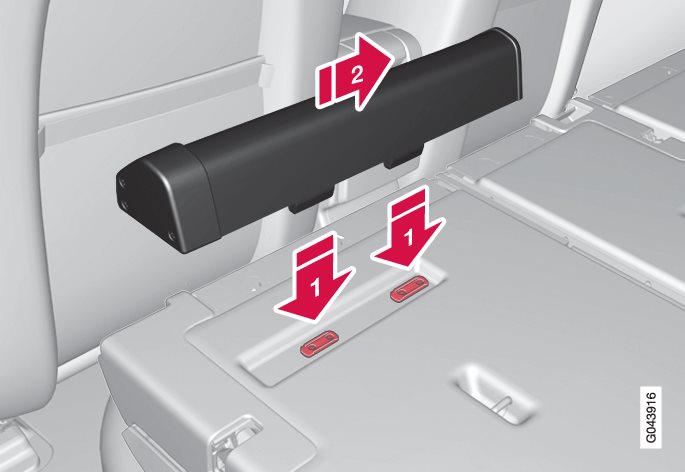

P3-v60/V60H Skyddsnätkassett montering-1

Kaheosaline kaitsevõrgu kassett kinnitatakse seljatoe tagaküljele. Kitsam kassett kinnitatakse vasakule poole (tagaluugi poolt vaadatuna).

Klapi tagaistme seljatugi ette, vt Istmed, tagaistmed.
Joonda kasseti kinnitussiinid seljatoe kinnituseendite ette Ikon röd pil 1.
Lükka kassett kinnituseenditesse Ikon röd pil 2.
Klapi seljatoed tagasi ja lukusta.
  • Kasseti eemaldamine toimub vastupidises järjekorras.

Kaitsevõrgu kasutamine

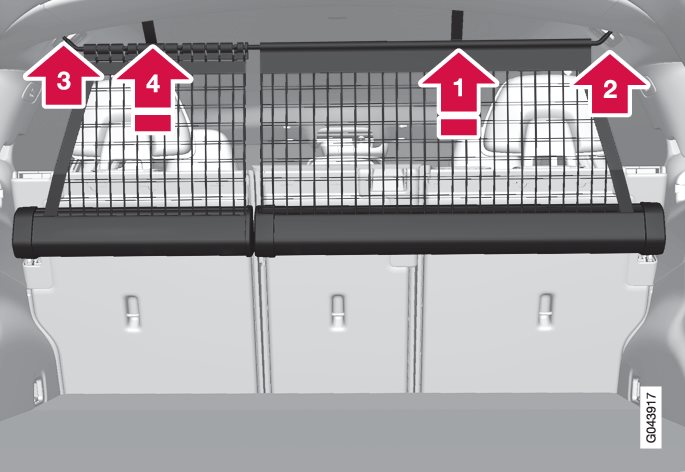

P3-v60/V60H Skyddsnätkassett montering-2

Tõmmake võrk kassettidest välja. Võrk lukustub ise ligikaudu ühe minuti pärast, kui tagaistme seljatoed üles tõstetakse.

Ikon röd pil 1

Tõmba võrgu parempoolne osa nööri abil üles.

Ikon röd pil 2

Aseta varras parempoolsesse kinnitusse ja vajuta seejärel edasi – varras lukustub klõpsatusega.

Ikon röd pil 3

Tõmba varda teleskooposa välja ja klõpsa teisele poole kinni.

Ikon röd pil 4

Tõmba üles vasakpoolne kaitsevõrk ja haagi vardasse.

  • Ülesklappimine toimub vastupidises järjekorras.

Kaitsevõrku saab kasutada ka siis, kui tagaistme seljatoed on ette klapitud.

Kassettide eemaldamine

Keri kaitsevõrgud kassettidesse vastavalt osas "Kaitsevõrgu kasutamine" kirjeldatud menetlusele, viies need toimingud läbi vastupidises järjestuses.
Klapi kogu seljatugi ette.
Lükka kassetid välja, kuni need tulevad kinnitussiinidest lahti.

Hoia kassette nende panipaigas pakiruumi põhjaluugi all.

 Hoiatus

Pakiruumis asuv pagas tuleb hästi kinnitada ning kasutada ka õigesti paigaldatud kaitsevõrku.
  1. *Lisavarustus/tarvik.
