Õhu suunamine reisijateruumi

Sissetulev õhk jagatakse salongis paljude ventilatsiooniavade vahel.

Õhujaotus on AUTO-režiimis täisautomaatne.

Vajadusel on süsteem juhitav manuaalselt; vt. õhu suunamise tabel.

Armatuurlaual olevad ventilatsiooniavad

  1. Avatud
  2. Suletud
  3. Õhuvoolu suund paremale-vasakule
  4. Õhuvoolu suund üles-alla

Suuna välimised ventilatsiooniavad udu eemaldamiseks küljeakendele.

Uksetalades olevad ventilatsiooniavad

  1. Suletud
  2. Avatud
  3. Õhuvoolu suund paremale-vasakule
  4. Õhuvoolu suund üles-alla

Suunake puhurid akendele udu eemaldamiseks külma ilma korral.

Suunake puhurid salongile mugava sisekliima säilitamiseks tagaistmetel kuuma ilma korral.

 Märkus

Pidage meeles, et väikesed lapsed võivad olla õhuvoolude ja tuuletõmbuse suhtes tundlikud.

Õhujaotus

  1. Õhujaotus – esiklaasi sulatus
  2. Õhujaotus – armatuurlaua puhur
  3. Õhujaotus – põranda ventilatsioon

Joonisel on kolm nuppu. Nuppude vajutamisel süttib ekraanil vastav kujund (vt allolevat joonist) ning kujundi osade juures olevad nooled näitavad valitud õhujaotust. Täiendava teabe saamiseks vt. õhu suunamise tabel.

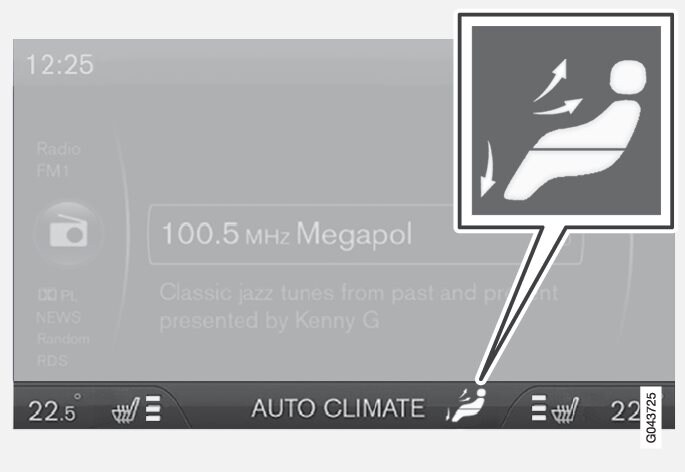

Valitud õhujaotus kuvatakse keskkonsooli ekraanile.

Valitud õhujaotus kuvatakse keskkonsooli ekraanile.
