Juhi ekraan
Juhiekraanil kuvatakse teavet auto ja sõitmise kohta.
Juhiekraan sisaldab mõõdikuid, näidikuid ja hoiatussümboleid. Juhiekraanil kuvatav sisu oleneb auto seadmestikust, sätetest ja aktiivsetest funktsioonidest.
Juhiekraan aktiveeritakse ukse avamisel (süüteasendis 0). Kui juhiekraani teatud aja jooksul ei kasutata, siis lülitub see välja. Selle taasaktiveerimiseks tehke üht järgmistest toimingutest.
- Aktiveerige süüteasend I.
- Avage uks.
Hoiatus
Kui juhi ekraan ei käivitu või sütti auto käivitamisel, või on osaliselt või täielikult loetamatu, ei tohi autot kasutada. Peaksite koheselt töökoja poole pöörduma. Volvo soovitab kasutada volitatud Volvo töökoda.
Hoiatus
Juhiekraani tõrke puhul ei pruugita ohutusteavet, näiteks pidurite, turvapatjade või teiste ohutussüsteemide teateid kuvada. Sellisel juhul ei saa juht kontrollida auto süsteemide olekut ja saa teavitusi ega hoiatusi.
Joonis on illustreeriv, osad võivad olenevalt auto mudelist erineda.
| Vasakul | Keskel | Paremal |
|---|---|---|
| Spidomeeter | Märgu- ja hoiatussümbolid | Tahhomeeter/hübriidnäidik1 |
| Päevasõidumõõdik | Välistemperatuurimõõdik | Käiguvahetuse näidik |
| Läbisõidumõõdik2 | Kell | Sõidurežiim |
| Kiirusehoidiku ja kiirusepiiraja teave | Sõnumid, mõnel juhul graafilised | Kütusemõõdik |
| Liiklusmärkide teave* | Uste ja turvavööde teave | Hübriidaku näidik |
| – | Laadimise olek | Kaugus kütusepaagi tühjenemiseni |
| – | Media player | Kaugus aku tühjenemiseni |
| – | Navigatsioonikaart* | Jooksev kütusekulu |
| – | Telefon | Rakendusemenüü (aktiveeritakse rooli klahvistikult) |
| – | Häältuvastus | – |
Dünaamiline sümbol

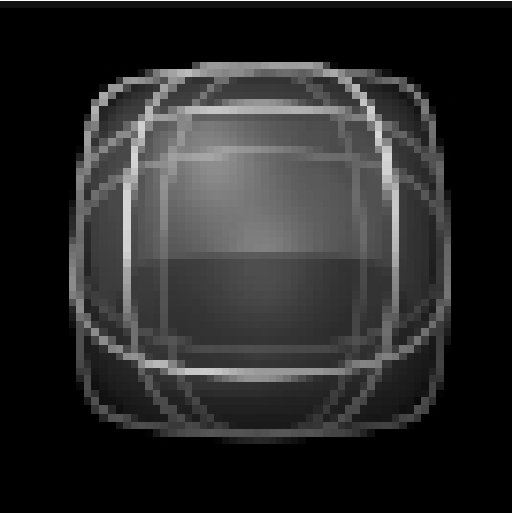

Dünaamiline sümbol põhiolekus.
Juhiekraani keskel asub dünaamiline sümbol, mis muudab olenevalt teate tüübist välimust. Sümboli ümber olev kollane või punane tähis näitab juhtimis- või hoiatussõnumi raskusastet.

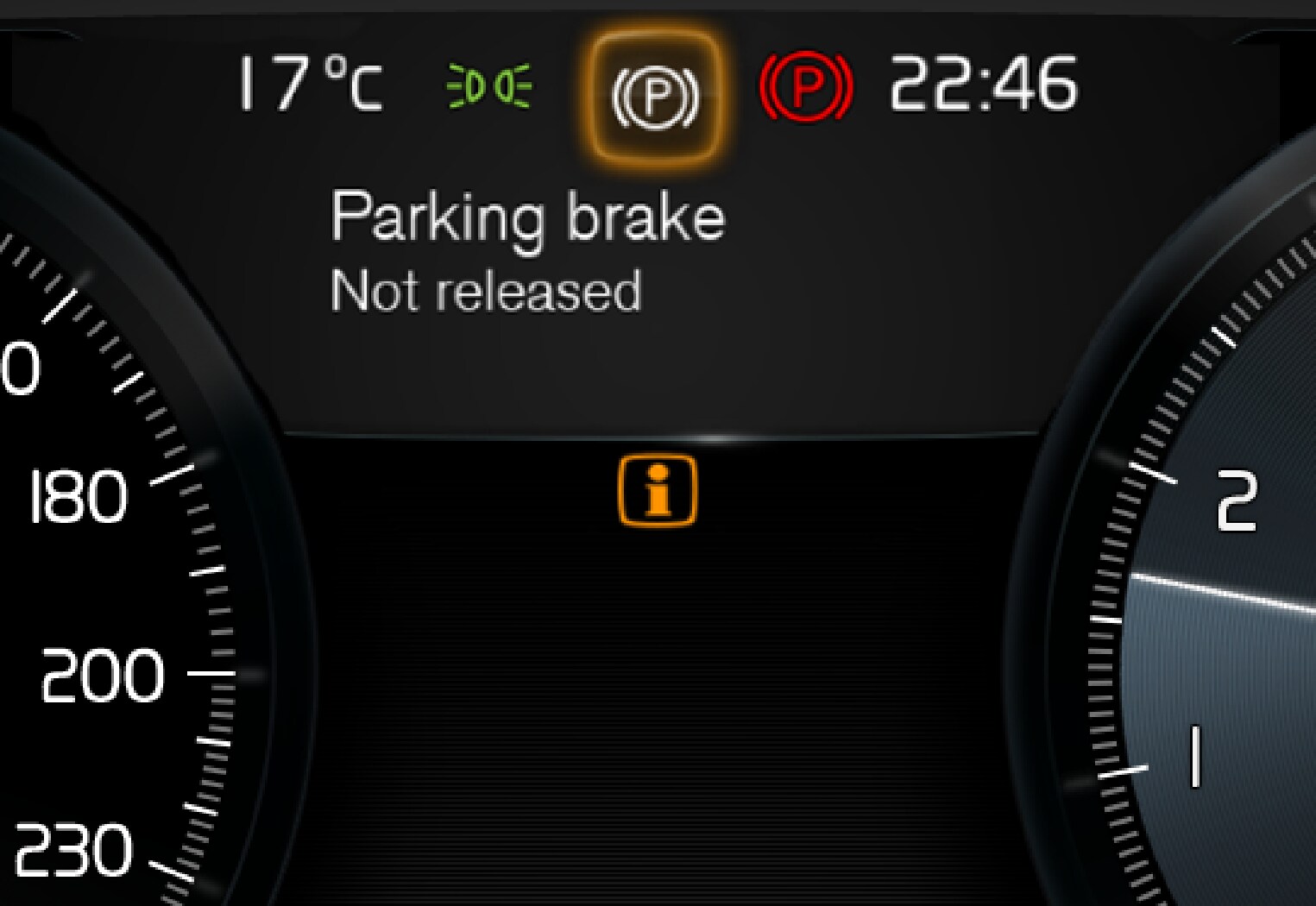

Näidikutähise näited.

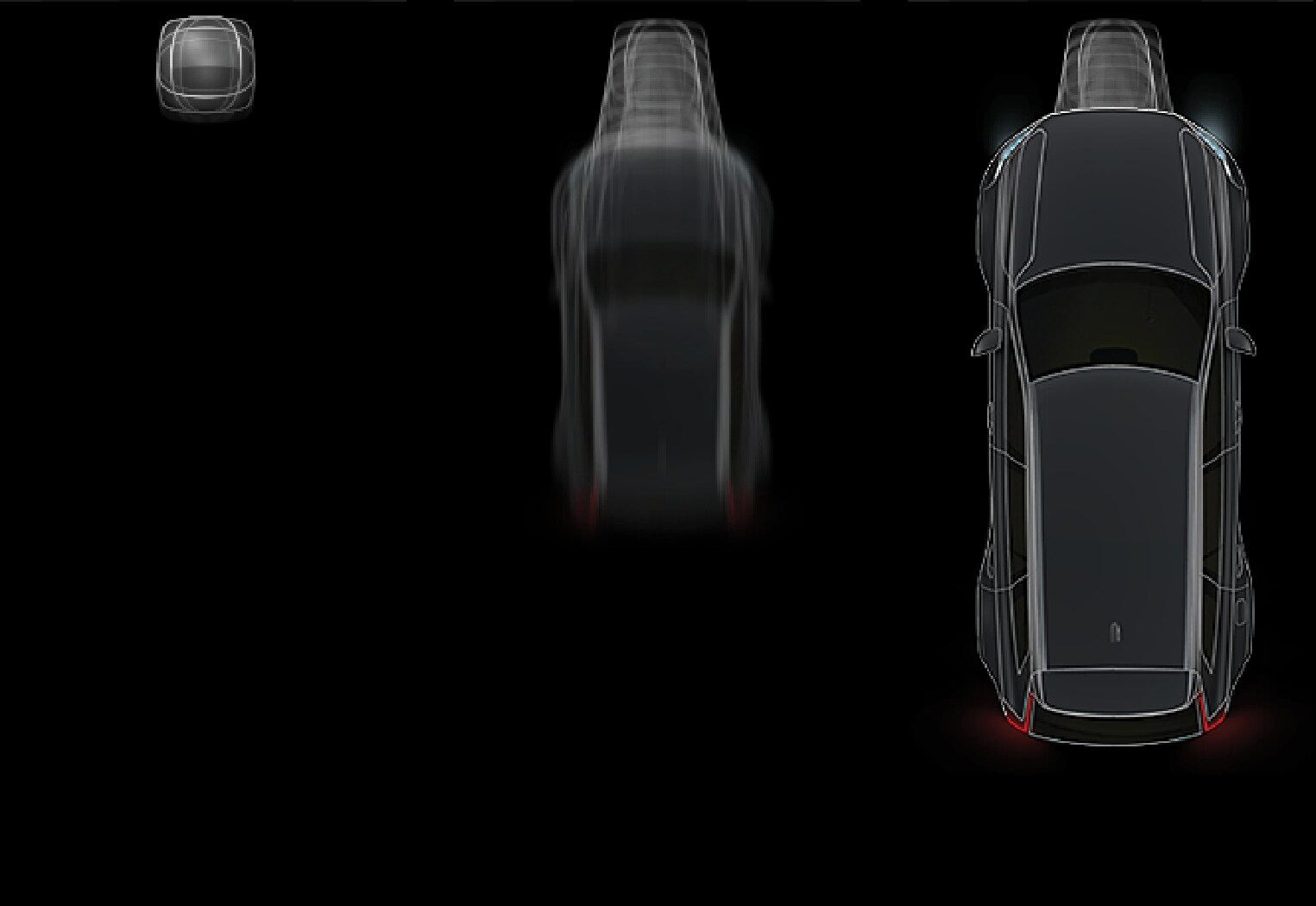

Animatsiooni abil saab põhikuju muuta graafikaks, mis näitab probleemi asukohta või selgitab teavet.
Juhiekraanil olev sümbol muudab kuju.
