V60

2018

Mootoriruum, ülevaade

Ülevaates kuvatakse mitu teenindusega seonduvat komponenti.

Mootoriruum (4 sil.)

P3-1346-S60/V60 Motorrumsbild VED4

Mootoriruumi välimus võib olenevalt mudelist ja mootoritüübist erineda.

  1. Mootoriõli täitetoru
  2. Jahutussüsteemi paisupaak
  3. Radiaator
  4. Piduri- ja sidurvedeliku anum (asub juhi poolsel küljel)
  5. Aku
  6. Relee- ja kaitsmekarp
  7. Klaasipesuvedeliku täitetoru
  8. Õhufilter

 Hoiatus

Pinge süütesüsteem on väga kõrge ja süsteemi väljundvõimsus on suur. Süütesüsteemis olev pinge on väga ohtlik. Tööde ajal mootoriruumis peab auto elektrisüsteem olema alati süüteasendis 0 ; vt. Süüteasendid - funktsioonid erinevates olekutes.

Ärge puudutage süüteküünlaid ega süütepooli, kui auto elektrisüsteem on võtmeasendis II või kui mootor on kuum.

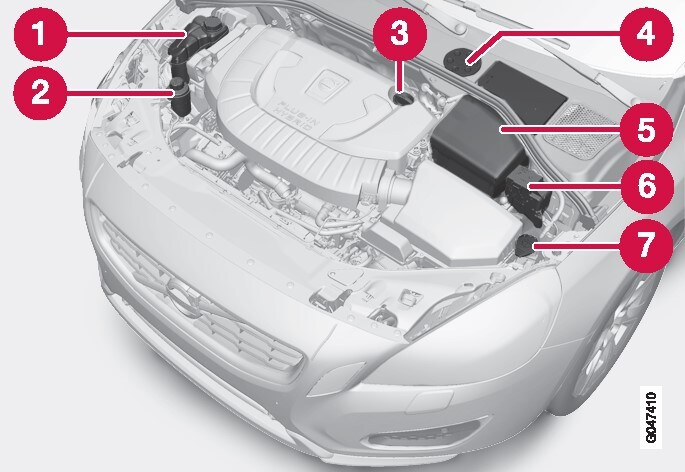

Mootoriruum (5 sil. diiselmootor)

P3-1246-V60H Engine bay, overview

Mootoriruumi välimus võib olenevalt mudelist ja mootoritüübist erineda.

  1. Jahutussüsteemi paisupaak
  2. Roolivõimendivedeliku paak
  3. Mootoriõli täitetoru
  4. Piduri- ja sidurvedeliku anum (asub juhi poolsel küljel)
  5. Aku
  6. Relee- ja kaitsmekarp
  7. Klaasipesuvedeliku täitetoru

 Hoiatus

Tööde ajal mootoriruumis peab auto elektrisüsteem olema alati süüteasendis 0 ; vt. Süüteasendid - funktsioonid erinevates olekutes.
