Kaitsmed mootoriruumis
Mootoriruumis asuvad kaitsmed kaitsevad muuhulgas mootori ja pidurite funktsioone.

Katte siseküljel on näpitsad, mis hõlbustavad kaitsmete väljavõtmist ja paigaldamist.
Kaitsmekarbis on ruumi ka mitmele tagavarakaitsmele.

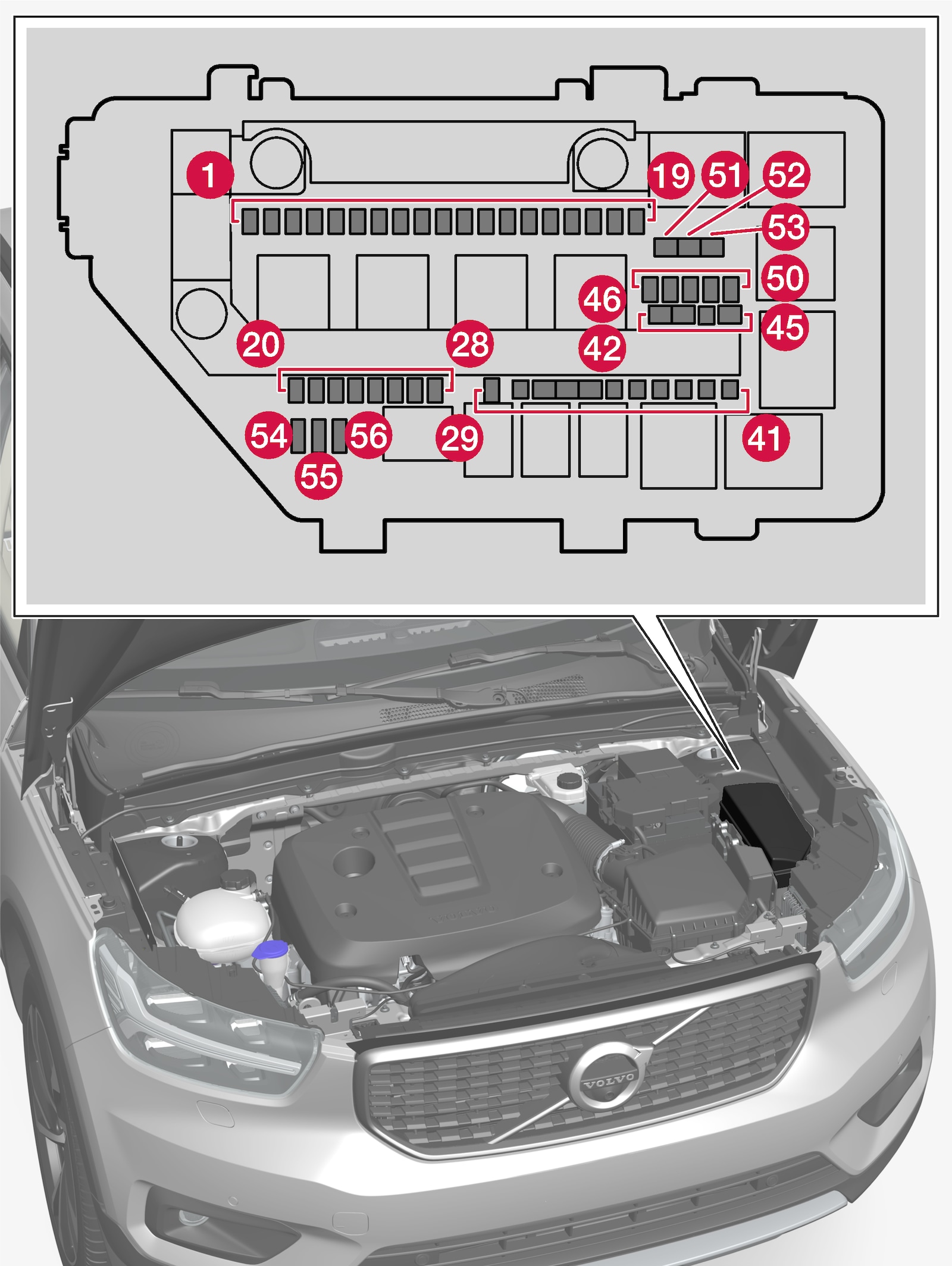

Asukohad
Kaane siseküljel on kaitsmete asukohtade skeem.
- Kaitsmed 1–30, 46–50 ja 54–56 on Micro-tüüpi.
- Kaitsmed 31–45 ja 51–53 on MCase-tüüpi ning neid tuleb vahetada teeninduses1.
Funktsioon | A2 | |
---|---|---|
![]() | USB-port, tunnelkonsool, tagumine* | 5 |
![]() | 12 V pistikupesa, tunnelkonsoolis ees | 15 |
![]() | – | – |
![]() | 12 V pistikupesa pagasiruumis* | 15 |
![]() | Engine Control Module (mootori juhtmoodul) (ECM) | 20 |
![]() | Süütepoolid; süüteküünlad | 15 |
![]() | Solenoidid (bensiin), klapp, mootori jahutussüsteemi termostaat (bensiin), EGR-jahuti pump (diisel), eelsoojendusküünalde juhtüksus (diisel) Engine Control Module (mootori juhtmoodul) (ECM) | 15 |
![]() | Solenoidid (bensiin), klapp, mootori jahutussüsteemi termostaat (bensiin), EGR-i jahutuspump (diisel), eelsoojendusküünalde juhtüksus (diisel), vaakumregulaatorid, klapp, väljundimpulsi klapp (diisel) | 10 |
![]() | Keskmine lambdaandur (bensiin), tagumine lambdaandur (diisel) | 15 |
![]() | Lämmastikoksiidi andur (diisel) | 15 |
![]() | – | – |
![]() | Parempoolne latern | 20 |
![]() | Vasak latern | 20 |
![]() | Turvapadjad | 5 |
![]() | Gaasipedaali andur | 5 |
![]() | Varustus toimub, kui süüde on sisse lülitatud. Mootori juhtüksus, käigukasti komponendid, elektriline roolimisservo, keskelektroonika moodul, pidurisüsteemi juhtmoodul | 5 |
![]() | Elektriline lisakütteseade*, OBD II tulemüür | 5 |
![]() | Alkolukk | 5 |
![]() | – | – |
![]() | Sisemised releemähised | 5 |
![]() | – | – |
![]() | Piduripedaali andur Piduripedaal | 5 |
![]() | – | – |
![]() | Ülekandekäituri/automaatkäigukasti käiguasendite juhtmoodul | 5 |
![]() | Käigukasti juhtplokk | 15 |
![]() | Engine Control Module (mootori juhtmoodul) (ECM) | 5 |
![]() | – | – |
![]() | – | – |
![]() | Helisignaal | 20 |
![]() | Sireen* | 5 |
![]() | Tuuleklaasipuhastid | 30 |
![]() | Pidurisüsteemi juhtmoodul (ventiilid, seisupidur) | 40 |
![]() | Pidurisüsteemi juhtseade (ABS-pump) | 40 |
![]() | – | – |
![]() | Käigukasti käitur | 25 |
![]() | – | – |
![]() | Parempoolne latern, vasakpoolne latern | 30 |
![]() | – | – |
![]() | – | – |
![]() | Pukseerlati juhtmoodul* | 25 |
![]() | Pukseerlati juhtmoodul* | 40 |
![]() | – | – |
![]() | Elektriline juhiiste* | 20 |
![]() | – | – |
![]() | – | – |
![]() | – | – |
![]() | – | – |
– | – | |
![]() | – | – |
![]() | – | – |
![]() | Kütusefiltri soojendi (diisel) | 30 |
![]() | Vasakpoolne tuuleklaasi elektrisoojendus* | 40 |
![]() | Parempoolne tuuleklaasi elektrisoojendus* | 40 |
![]() | Abiaku kontrollfunktsioon | 5 |
![]() | Vasak latern | 20 |
![]() | Parempoolne latern | 20 |
