Manipuler le cache-bagages

Mise à jour effectuée 11/25/2019

Manipuler le cache-bagages

Le cache-bagages permet d'éviter d'exposer le contenu du compartiment à bagages à la vue de tous. Vous trouverez ici des informations concernant l'utilisation du cache-bagages.

Montage

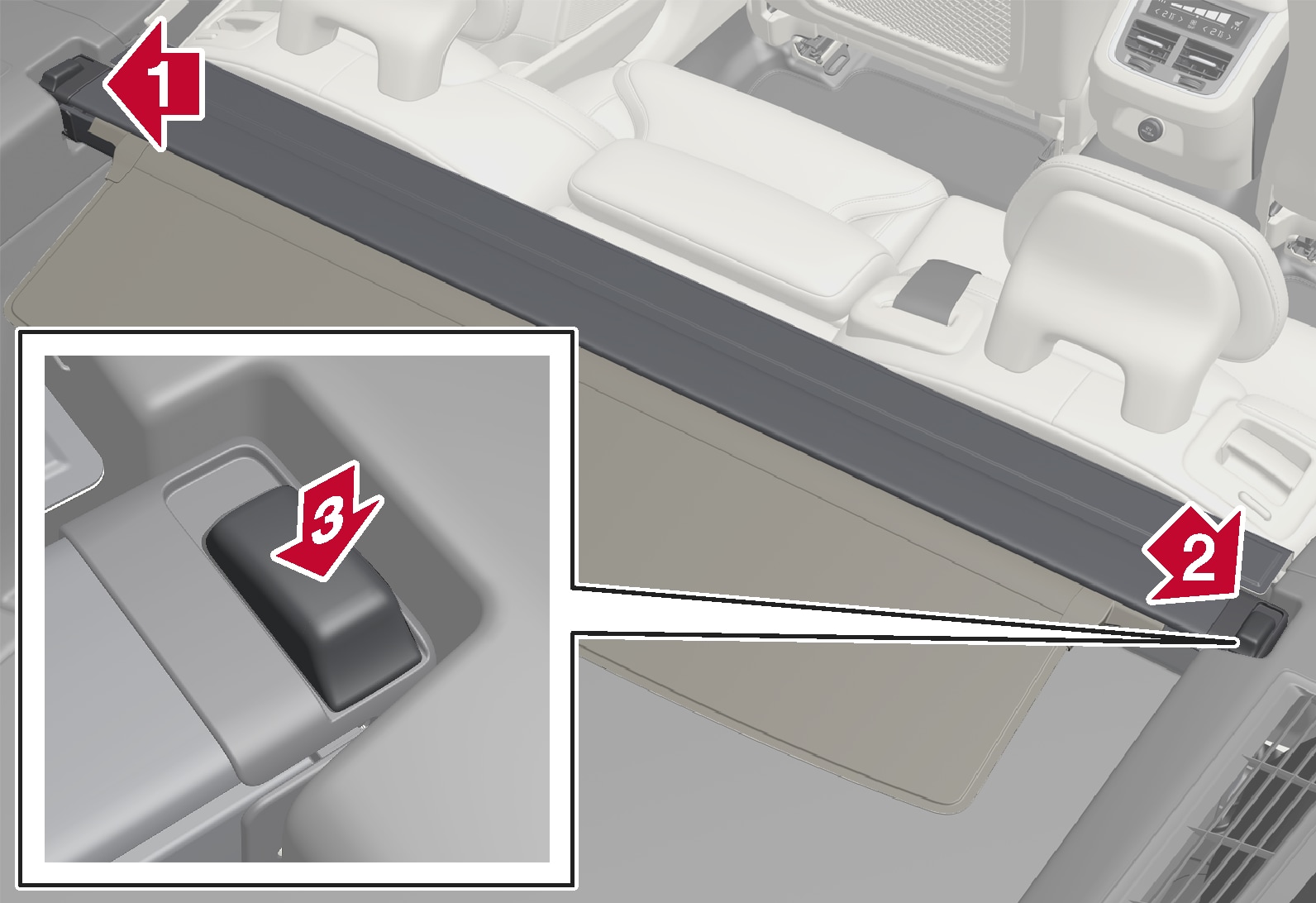

Insérez l'une des extrémités du cache-bagages dans l'encoche située sur le panneau latéral du compartiment à bagages.

16w49 - Support site - Fitting the Cargo cover

Insérez l'autre extrémité dans l'encoche du panneau latéral opposé.

Enfoncez chaque extrémité des deux côté, une à la fois.

Lorsque vous entendez un clic et que les repères rouges sur chaque extrémité ne sont plus visibles, le cache-bagages est verrouillé. Vérifiez qu'il est correctement fixé.

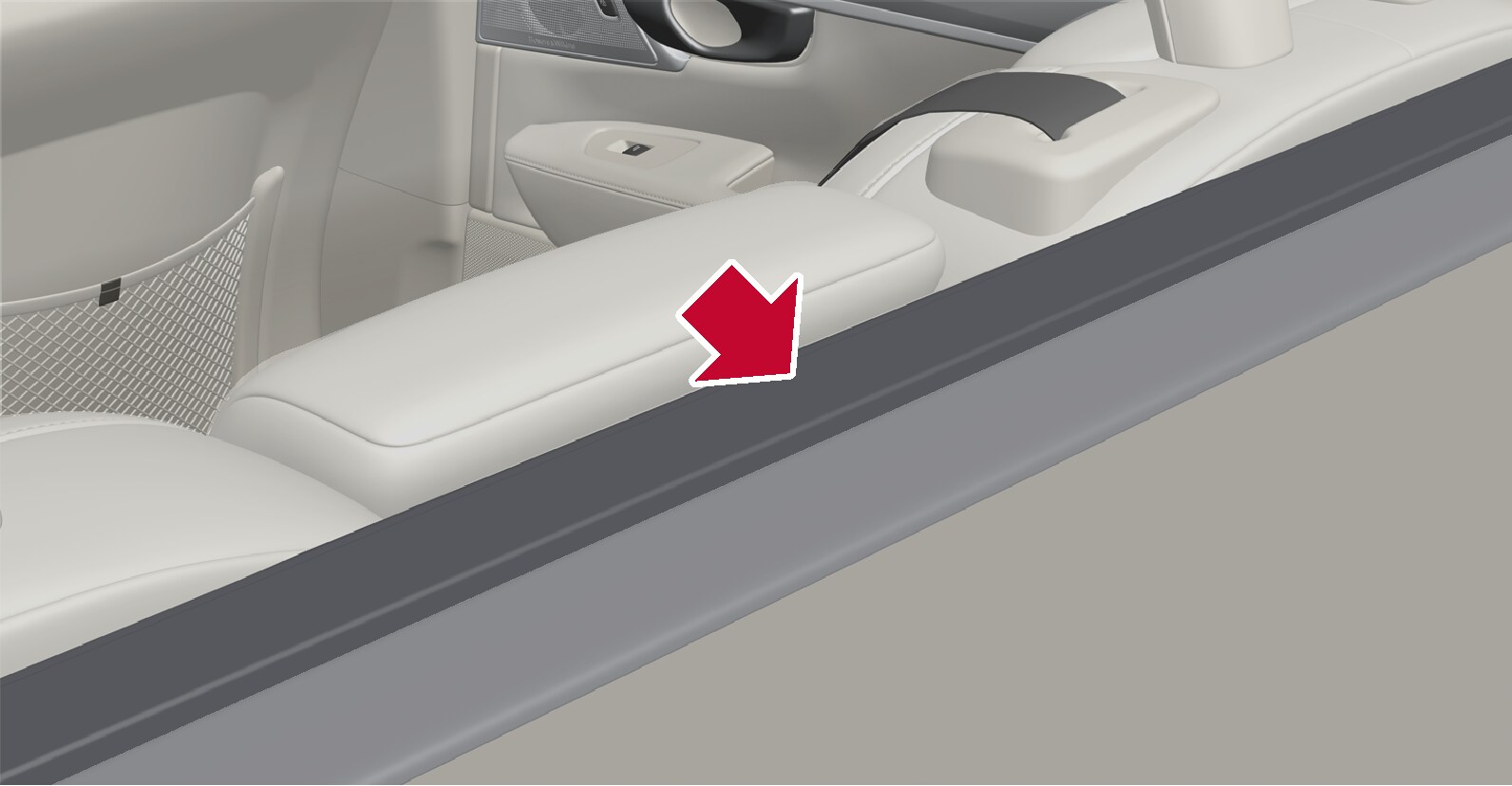

Rabattez en avant le plateau avant du cache-bagages afin de couvrir l'espace entre le cache-bagages et le dossier de la banquette arrière.

16w49 - Support site - Fitting the Cargo cover

Si le filet de chargementOption. est utilisé, le plateau avant doit reposer sur la cassette.

Note

Nous vous recommandons de lire le Manuel de conduite et d'entretien de votre modèle pour plus de précisions et prendre connaissance d'éventuels avertissements importants.

Utilisation

Le cache-bagages peut être déroulé en deux positions différentes : une position qui recouvre intégralement le compartiment à bagages et une position de chargement qui ne couvre que partiellement le compartiment afin d'y accéder plus facilement.

Recouvrement intégral

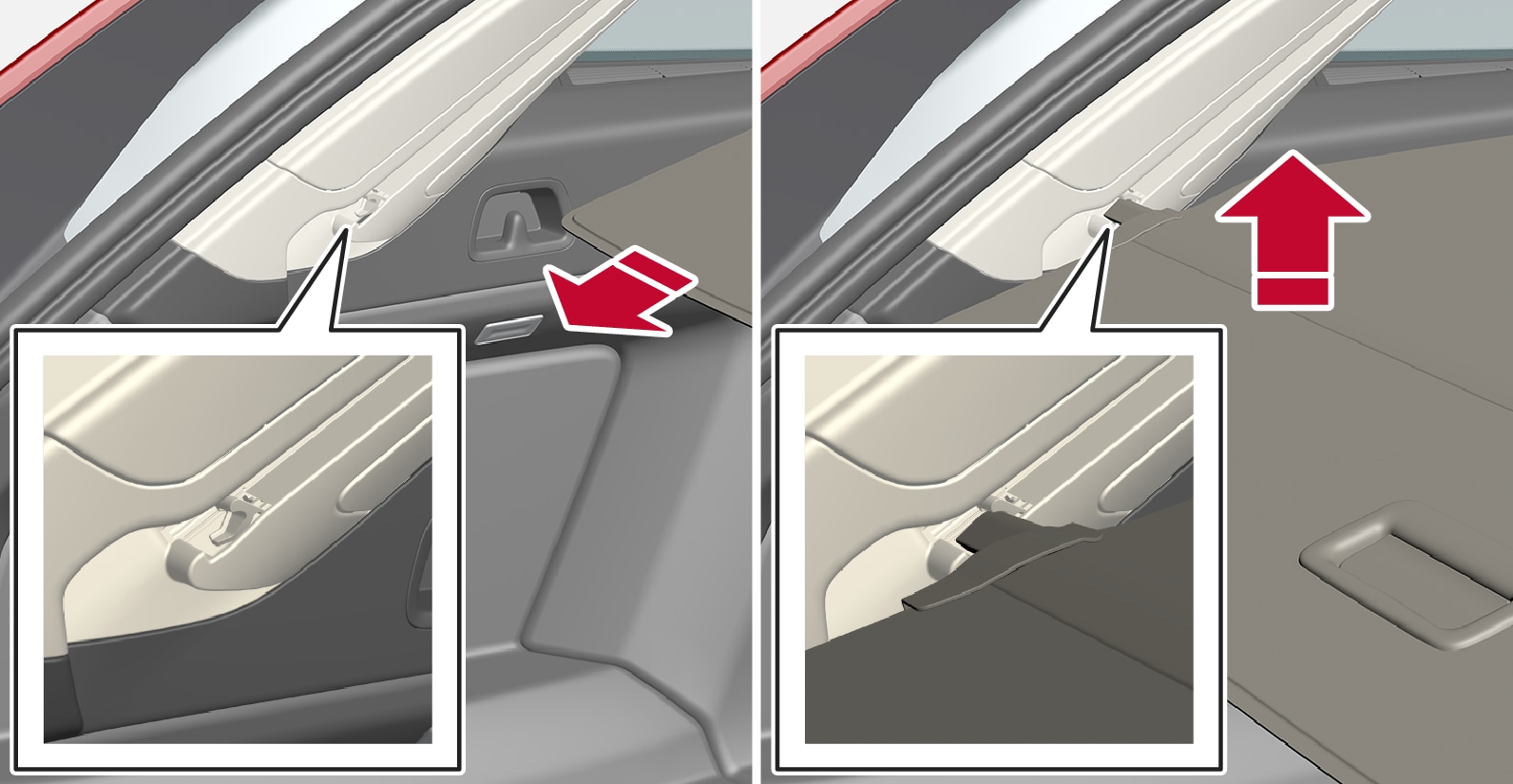

Saisissez la poignée et déroulez le cache-bagages afin de le faire coulisser au-dessus des panneaux latéraux du compartiment à bagages. Déroulez-le jusqu'au bout.

16w49 - Support site - Fitting the Cargo cover

Insérez les ergots de fixation du cache-bagages dans les gorges situées dans les panneaux latéraux. Relâchez la poignée tout en l'inclinant légèrement vers le haut afin de permettre aux ergots de s'accrocher.

Le cache-bagages se verrouille alors en position de recouvrement intégral.

Position de chargement

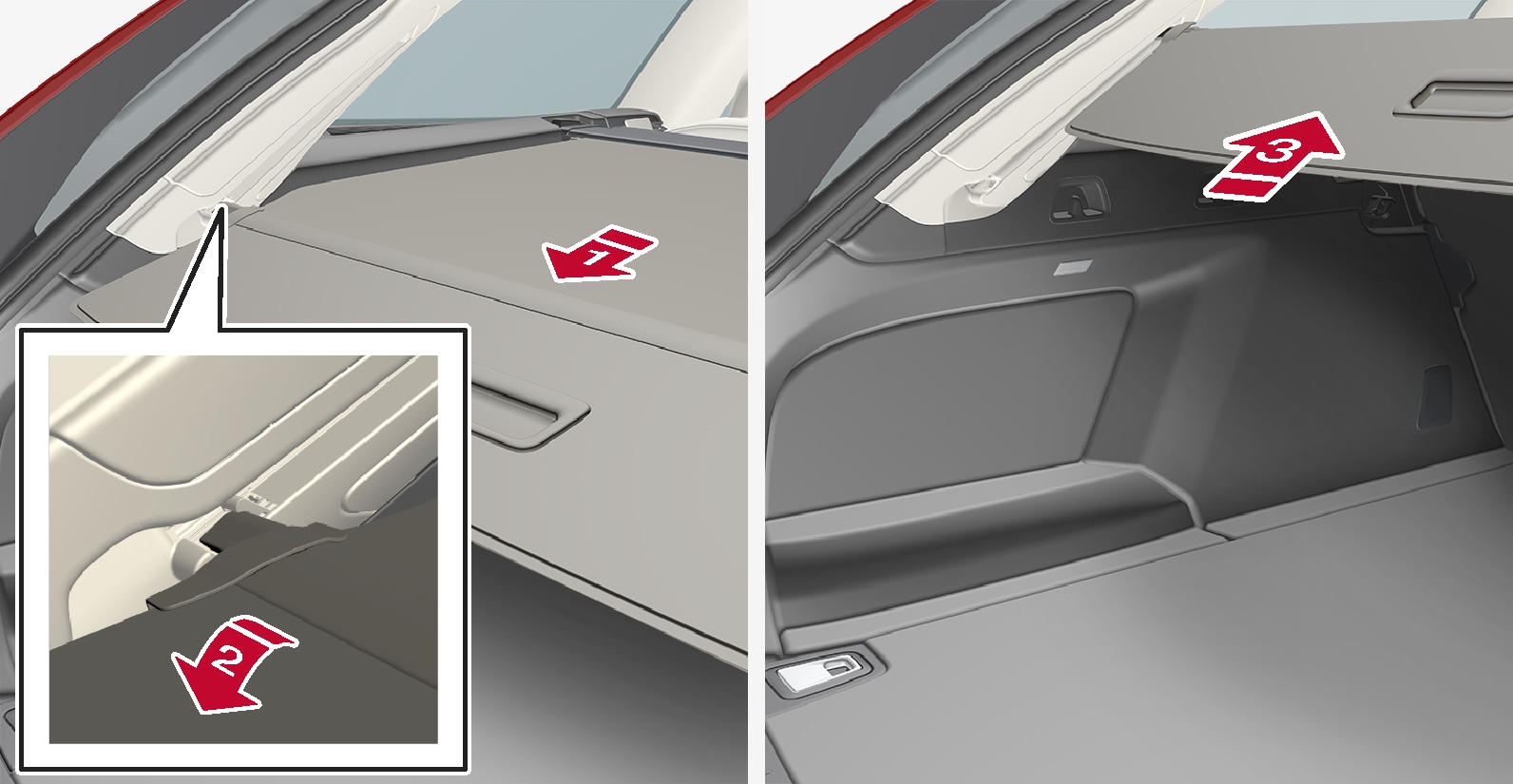

À partir de la position de recouvrement intégral :

16w49 - Support site - Fitting the Cargo cover

Saisissez la poignée et tirez vers l'arrière jusqu'au bout.

Inclinez le cache-bagages vers le bas.

Déplacez le cache-bagages et ses ergots de fixation doucement vers l'avant et ver le haut, au-dessus des crochets.

Le cache-bagages s'enroule jusqu'en position de chargement.

Pour retourner en position de recouvrement intégral à partir de la position de chargement :

Saisissez la poignée et tirez le cache-bagages en position de butée.

Relâchez la poignée de façon à accrocher les ergots de fixations aux crochets.

Le cache-bagages se verrouille alors en position de couverture intégrale.

Le cache-bagages automatiqueOptionpassera de la position de recouvrement intégral à la position de chargement à chaque ouverture du hayon puis sera de nouveau déroulé à la fermeture du hayon. Le cache-bagages peut détecter si quelque chose gêne son mouvement et repasse, dans ce cas, automatiquement au recouvrement intégral.

Note

Il peut arriver que de basses températures dans l'habitacle empêchent le déplacement automatique du cache-bagages.

Important

Ne placez jamais d'objet sur le cache-bagages.

Gardez à l'esprit qu'il existe un risque de pincement lors de l'ouverture et de la fermeture du cache-bagages automatiqueOption..

Si des objets volumineux sont placés dans le compartiment à bagages, le cache-bagages automatique doit être enroulé pour éviter qu'il ne heurte la charge.

Enroulement

À partir de la position de recouvrement intégral :

Levez la poignée et tirez en arrière de manière à libérer les ergots de fixation du cache-bagages des gorges puis relâchez.

À partir de la position de chargement :

Saisissez la poignée et tirez le cache-bagages dans les gorges jusqu'en position de recouvrement intégral. Levez la poignée et tirez en arrière de manière à libérer les ergots de fixation des gorges puis relâchez.

Enroulez à nouveau le cache-bagages avec ses ergots de fixation au-dessus des panneaux latéraux jusqu'en position de butée.

N'oubliez pas qu'un cache-bagages enroulé peut gêner la vision vers l'arrière.

Dépose

En position enroulée :

Appuyez sur le bouton de l'une des extrémités du cache-bagages enroulé et soulevez l'extrémité.

Inclinez lentement le cache-bagages vers le haut/l'extérieur.

L'autre extrémité se détache automatiquement et vous pourrez sortir le cache-bagages du compartiment à bagages.

Modèle de voiture/année-modèle

V90 et V90 Cross Country à partir de l'année modèle 2017, incluse (produits après la semaine 16w37)

V90 Twin Engine à partir de l'année modèle 2018 (incluse)


Cet article s'applique à

Modèle de voiture/année-modèle

V90 et V90 Cross Country à partir de l'année modèle 2017, incluse (produits après la semaine 16w37)

V90 Twin Engine à partir de l'année modèle 2018 (incluse)
