견인 및 차량 구조

견인 고리 장착 및 제거

업데이트됨 7/23/2018

견인 고리를 견인에 사용합니다. 견인 고리는 앞쪽 또는 뒤쪽 범퍼 우측의 커버 뒤에 있는 나사산형 소켓에 끼워져 있습니다.

참고

차량에 견인바가 장착되어 있으면 견인 고리용 후방 마운팅이 없습니다.

견인 고리 장착

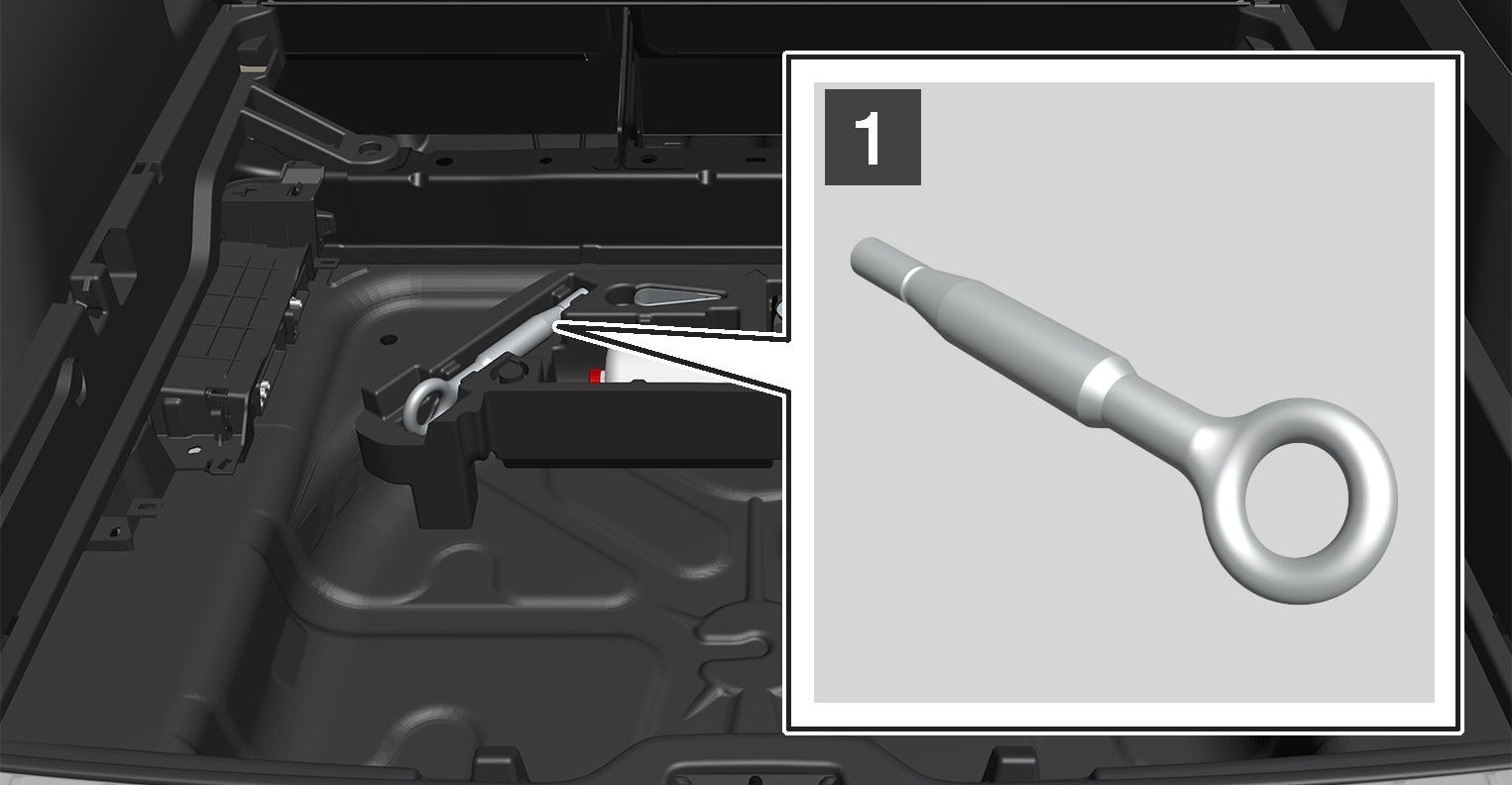

P6-1746-XC40-Towing eye, storage step 1

견인 고리를 트렁크 플로어 아래의 폼 블록에서 꺼냅니다.

P5-1617-S90-V90-towing eye fitting at front step 2

전방: 커버를 탈거합니다 - 표시를 손가락으로 누릅니다.

커버가 중심선을 따라 회전하면 커버를 탈거할 수 있습니다.

P5-1646-S90-V90-towing eye rear step 3

후방: 커버를 탈거합니다 - 손가락으로 표시를 누르는 동시에 반대쪽/구석을 동전 등으로 펼칩니다.

커버가 중심선을 따라 회전하면 커버를 탈거할 수 있습니다.

견인 고리를 정지할 때까지 똑바로 돌려 끼웁니다. 견인 고리를 단단히 돌려 끼웁니다. 예를 들어 휠 볼트 렌치*를 돌려 끼워 레버로 사용합니다.

P6-1746-XC40-Towing eye with wheel bolt wrench as lever

중요

견인 고리를 멈출 때까지 단단히 돌려 끼워야 합니다.

견인 고리 탈거하기:

사용 후 견인 고리를 돌려 빼서 제자리에 되돌려 놓습니다.

커버를 범퍼에 다시 끼워 마무리합니다.

견인 고리는 차량을 평판 플랫폼을 갖춘 견인 차량으로 견인하는 데 사용할 수 있습니다. 차량의 위치와 지상고에 따라 견인 가능 여부가 결정됩니다.

견인차 램프의 기울기가 너무 가파르거나 차량 아래의 지상고가 부적절한 경우, 견인 고리를 사용하여 차량을 견인하려는 경우 차량이 손상될 수 있습니다.

필요한 경우 견인 차량의 인양 장치를 사용하여 차량을 올립니다. 견인 고리는 사용하지 마십시오.

경고

차량을 평탄한 플랫폼으로 당겨 올리는 동안 구조 차량 뒤에는 아무도/아무 것도 없어야 합니다.

중요

견인 고리는 도로에서 견인하기 위한 용도로 고안되었으며 차량을 진창이나 도랑에서 꺼내기 위한 용도로 고안되지 않았습니다. 견인 지원을 얻으려면 견인 서비스를 요청하십시오.
