对混合动力蓄电池充电

充电状态

已更新 7/23/2018

充电状态通过车辆的充电输入插座LED指示灯和驾驶员显示屏以及其他方式显示。

充电输入插座LED指示灯中的指示

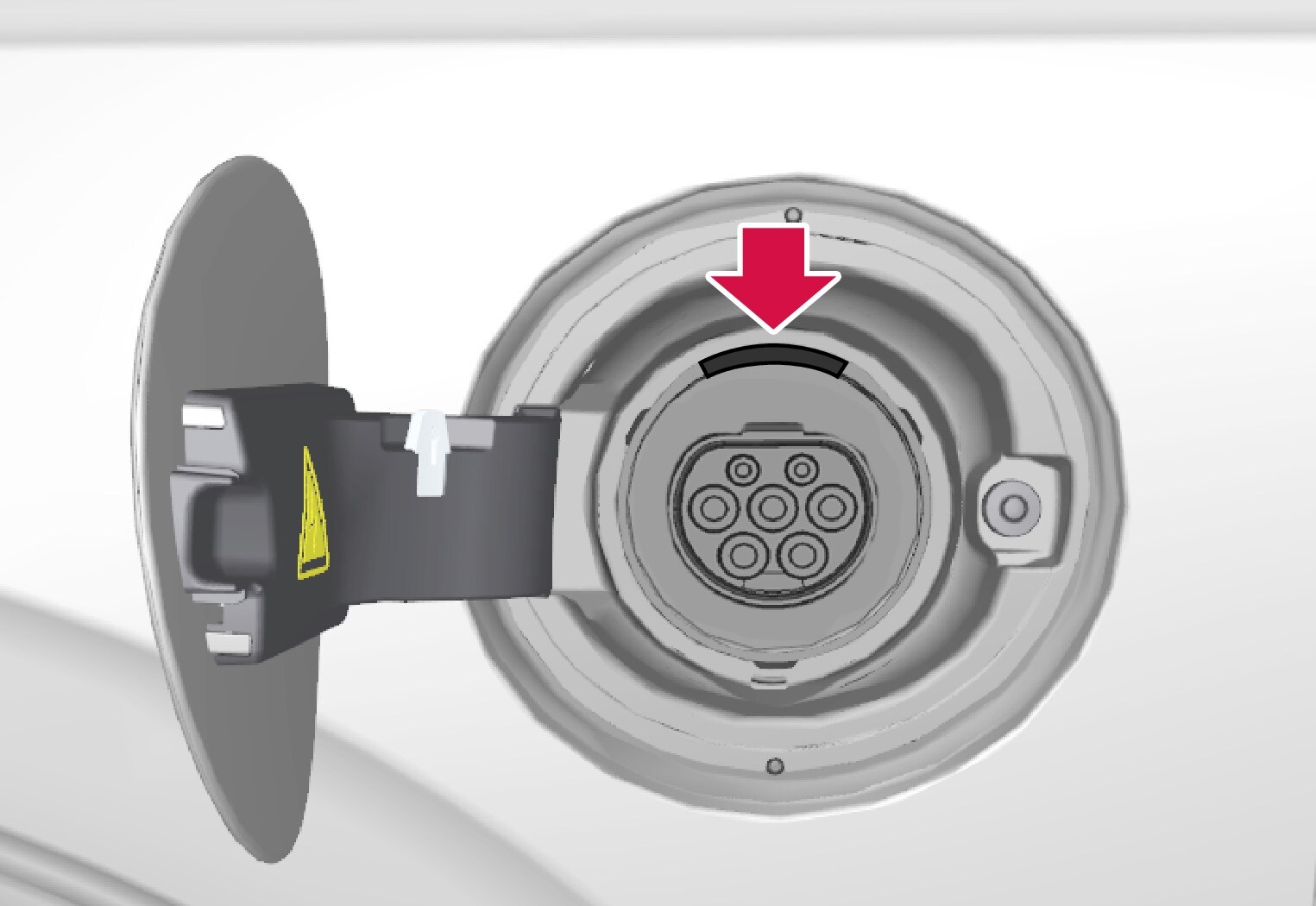

P5-1519-XC90 Hybrid-LED indicators for charging CHINA

LED指示灯位于车辆充电输入插座内。

LED指示灯显示现行充电过程中的当前状态。如果LED指示灯没有亮起,检查电缆是否牢固插接至壁式插座与车载插座。乘客室照明开启时,白色、红色或黄色指示灯亮起 - 它们将在乘客室照明关闭后持续亮起一段时间。

LED指示灯发光

说明

白色

发光二极管灯。

黄色

等待模式例如,车门打开后或充电电缆插头未锁定时。 - 等候开始充电。

呈绿色闪烁

充电中闪光越慢,越接近充满状态。

绿色

充电完成不久后熄灭。

红色

已出现故障。

驾驶员显示屏中的充电状态

驾驶员显示屏以图像和文字形式显示充电状态。驾驶员显示屏运行时就会显示信息。

注意

充电状态显示在驾驶员显示屏和其它一些装置上。如果在一段时间内未使用,显示屏将会变暗。可通过如下方式重启显示屏:

  • 踩下制动踏板
  • 打开任一车门
  • 通过将启动旋钮转至START并松开,将车辆置于点火位置I

图像

消息

说明

P5-15w19-XC90H - Image in DIM - battery charging

完全充电至: [时间]与流动蓝色脉动光的充电电缆动画共同显示。

充电继续,并显示蓄电池预估可充满电量的近似时间。

P5-15w19-XC90H - Image in DIM - battery fully charged

文字充电完成显示。显示车辆插图,同时充电输入插座内的LED指示灯发绿光。

蓄电池电量充满。

P5-15w19-XC90H - Image in DIM - Charging warning

文字充电错误显示。充电输入插座内的LED指示灯发红光。

发生故障后,检查充电电缆是否正确连接至车辆充电输入插座和230 VAC 插座插座电压可能随市场而异。上。
