Fusibles en el compartimento del motor
Los fusibles en el compartimento del motor protegen las funciones del motor y de los frenos.
Detrás de la tapa hay unas pinzas que facilitan la extracción y la instalación de los fusibles.
En la central eléctrica también hay espacio para una serie de fusibles de repuesto.
Posiciones

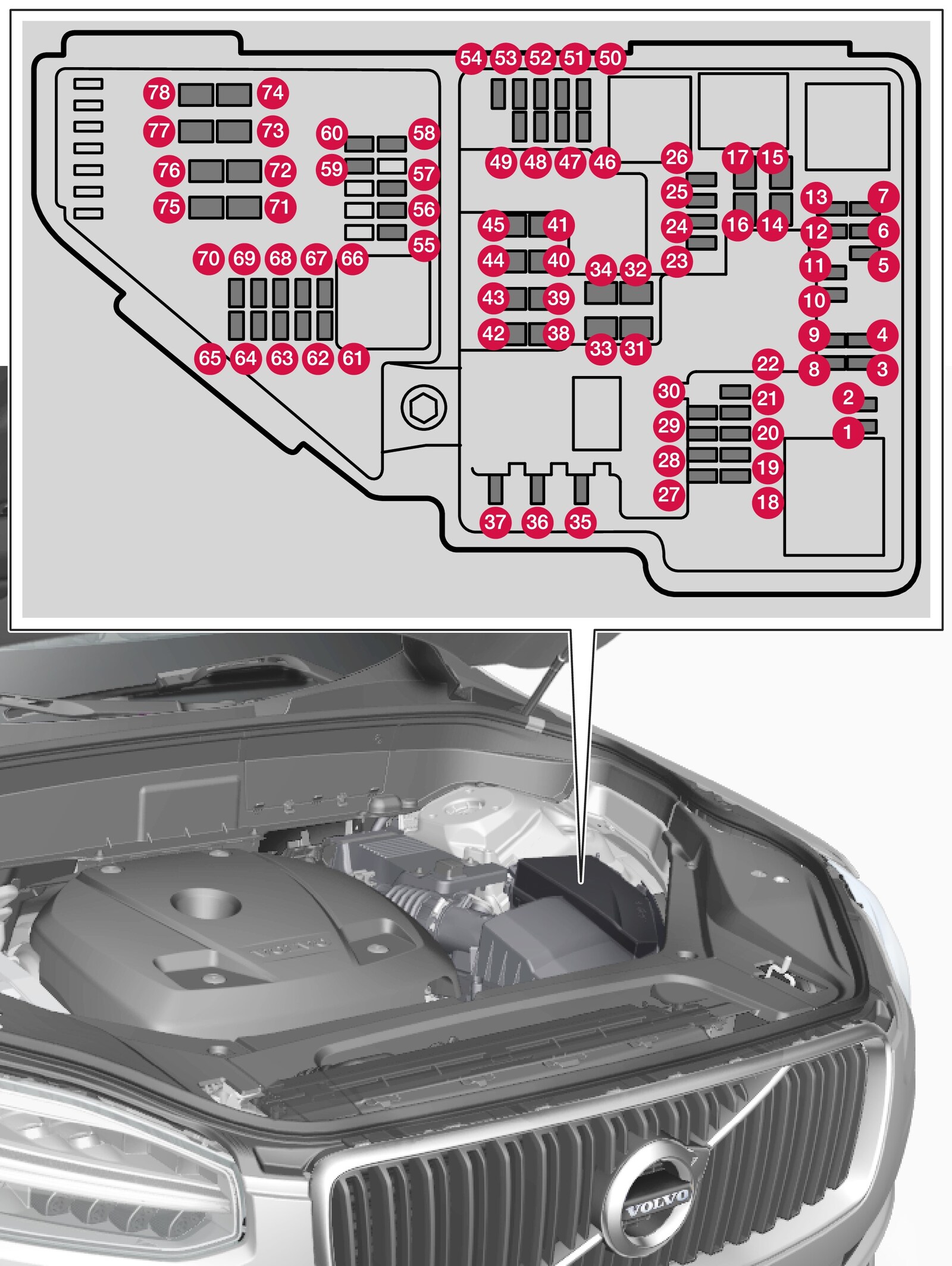

En el interior de la tapa hay una placa que indica la ubicación de los fusibles.
- Los fusibles 1-13, 18-30, 35-37 y 46-70 son de tipo "Micro".
- Los fusibles 14-17, 31-34, 38-45 y 71-78 son de tipo "MCase" y deben cambiarse en un taller 1.
| Función | A2 | |
|---|---|---|
 | – | – |
 | – | – |
 | – | – |
 | Unidad de mando del dispositivo de control para acoplar y modificar las posiciones de cambio de la caja de cambios automáticas | 5 |
 | Unidad de mando del calefactor de alta tensión del refrigerante del motor de combustión interna | 5 |
 | Unidad de mando de aire acondicionado; Válvula de cierre del intercambiador de calor; Válvula de cierre del refrigerante que pasa por el climatizador | 5 |
 | Unidad de mando de la batería híbrida; Conversor de alta tensión del generador de alta tensión y motor de arranque combinado con conversor de tensión 500 V-12 V | 5 |
 | – | – |
 | Conversor de control de la alimentación del motor eléctrico del eje trasero | 10 |
 | Unidad de mando de la batería híbrida; Conversor de alta tensión del generador de alta tensión y motor de arranque combinado con conversor de tensión 500 V-12 V | 10 |
 | Unidad de carga | 5 |
 | Válvula de cierre del líquido refrigerante de la batería híbrida; Bomba de líquido refrigerante 1 de la batería híbrida | 10 |
 | Bomba de refrigerante para el sistema de propulsión eléctrica | 10 |
 | Ventilador de refrigeración de los componentes del sistema híbrido | 25 |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | Toma de 12 V en la consola del túnel, parte delantera | 15 |
 | Toma de 12 V en la consola del túnel, en el espacio para las piernas de la segunda fila de asientos3 Toma de 12 V en la consola del túnel, entre los asientos traseros4; puertos USB en la consola del túnel, entre los asientos traseros4 | 15 |
 | Toma eléctrica de 12 V en el maletero o el compartimento de carga* Puertos USB para soporte de Ipad4 | 15 |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | Parabrisas con calefacción eléctrica* lado izquierdo | Shunt |
 | Parabrisas con calefacción eléctrica* lado izquierdo | 40 |
 | Lavafaros* | 25 |
 | Lavaparabrisas | 25 |
 | – | – |
 | Bocina | 20 |
 | Sirena de alarma* | 5 |
 | Unidad de mando del sistema de frenos (válvulas, freno de estacionamiento) | 40 |
 | Limpiaparabrisas | 30 |
 | Lavacristales trasero | 25 |
 | Parabrisas con calefacción eléctrica* lado derecho | 40 |
 | Calefactor de estacionamiento* | 20 |
 | Unidad de mando del sistema de frenos (bomba ABS) | 40 |
 | – | – |
 | Parabrisas con calefacción eléctrica* lado derecho | Shunt |
 | Recibe alimentación cuando está activado el contacto: Unidad de mando del motor; componentes de la caja de cambios; Dirección servoasistida; Unidad de mando central | 5 |
 | Imagen de sonido exterior (algunos mercados) | 5 |
 | Faro derecho | 7,5 |
| Faro derecho, algunas variantes de LED5 | 15 | |
 | Dispositivo antiarranque por alcoholemia | 5 |
 | – | – |
 | – | – |
 | Airbags | 5 |
 | Faro izquierdo | 7,5 |
| Faro izquierdo, algunas variantes de LED5 | 15 | |
 | Transductor del pedal de acelerador | 5 |
 | Unidad de mando de la transmisión; Unidad de mando del selector de marchas | 15 |
 | Unidad de mando del motor | 5 |
 | – | – |
 | – | – |
 | – | – |
 | – | – |
 | Unidad de mando del motor; Dispositivo de control; Unidad de mariposa; Válvula del turbocompresor | 20 |
 | Solenoides; Válvula; Termostato del sistema de refrigeración del motor | 10 |
 | Reguladores de vacío; Válvula | 7,5 |
 | Unidad de mando de la persiana del alero; Unidad de mando de la persiana del radiador | 5 |
 | – | – |
 | Sonda lambda, delantera; Sonda lambda, trasera | 15 |
 | Solenoide de la bomba de aceite del motor; Acoplamiento magnético A/C; Sonda lambda, central | 15 |
 | – | – |
 | Unidad de mando del motor | 20 |
 | Bobinas de encendido; Bujías | 15 |
 | – | – |
 | – | – |
 | Unidad de mando de la bomba de aceite de la transmisión | 30 |
 | Unidad de mando de la bomba de vacío | 40 |
 | Actuador de la transmisión | 25 |
 | – | – |
 | – | – |
 | – | – |
