駐車輔助攝影機*

駐車攝影機為輔助系統,選用倒車檔時便會啟動。

攝影機影像會顯示在中控台的螢幕上。

 注意

當汽車的電氣系統設定了拖車鉤時,本功能在測量停車空間時會納入拖車鉤的突出部份。

 警告

  • 駐車攝影機可做為一種輔助工具。但並不免除駕駛人在倒車時的安全責任。
  • 此攝影機有視野盲點,無法偵測到其中的障礙物。
  • 請注意鄰近汽車的人和動物。

功能與操作

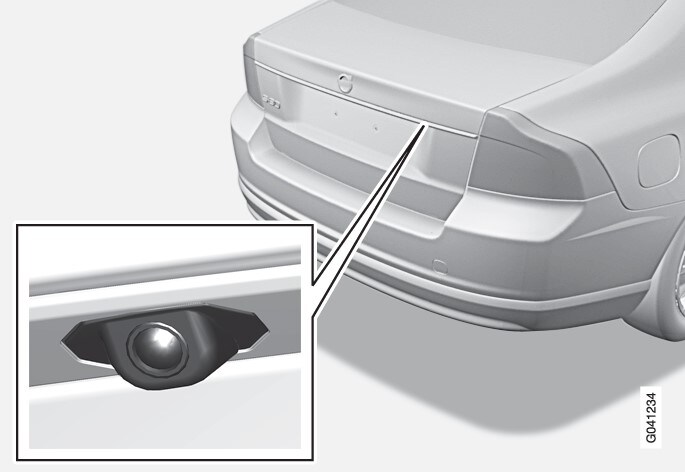

P3-0920-80 Parkeringskamera
攝影機位於開門把手旁。

攝影機會顯示汽車後面的東西,以及是否有物體從側面出現。

攝影機會顯示汽車後方一大片空間、保險桿的一部分以及拖車鉤。

螢幕上的物體看起來可能有些傾斜,這是正常現象。

 注意

顯示幕上出現的物體離車輛的實際距離可能比顯示幕上看到的更近。

若有其他畫面啟動,則駐車攝影機系統會自動接手,並將其攝影機影像顯示在螢幕上。

選擇倒車檔時,畫面上會出現虛線,指出依照方向盤目前的角度汽車約略外部尺寸會到達哪個位置 - 這可協助您進行路邊停車、倒車進入狹窄的空間及勾掛拖車。可關閉駐車輔助線 - 請參閱設定

若車輛也配備有駐車輔助感知器*則其資訊將以色塊圖案方式顯示以說明與偵測到障礙物之間的距離,請參閱後文「具有倒車感知器的車輛」標題。

攝影機會在打出倒車檔後約 5 秒,或前進車速超過時速 10 公里,或後退車速超過時速 35 公里時啟動。

光線條件

會自動依據週遭的照明狀況調整攝影機影像。因此,圖像在亮度與質量上可能稍有不同。不良的照明狀況可能會使影像品質變得差一點。

 注意

為使攝影機發揮最佳功能,請避免讓攝影機鏡頭沾到塵土及冰雪。這在光線不良的情況下尤其重要。

引導線條

P3-1346-70+80 PAC Bending lines
駕駛人看到的駐車輔助線顯示範例。

顯示幕上的這些線條會投射出來,如同它們是在汽車後方地面上且和方向盤的運動有直接關連,這會向駕駛人顯示當轉動方向盤時汽車會行駛的路徑。

 注意

  • 倒車時,若附掛的拖車未以電子方式與汽車相連,顯示幕上的線條所顯示的是汽車會走的路線,而非拖車會走的路線。
  • 當拖車以電子方式連線到汽車的電器系統時,顯示幕上不會顯示線條。
  • 若加掛拖車行駛時使用了 Volvo 原廠拖車纜線,駐車攝影機會自動關閉。

 重要

在倒車中進行操控時,請記住這個螢幕只顯示汽車後面的區域 - 務必注意汽車的前方及側面。

邊界線

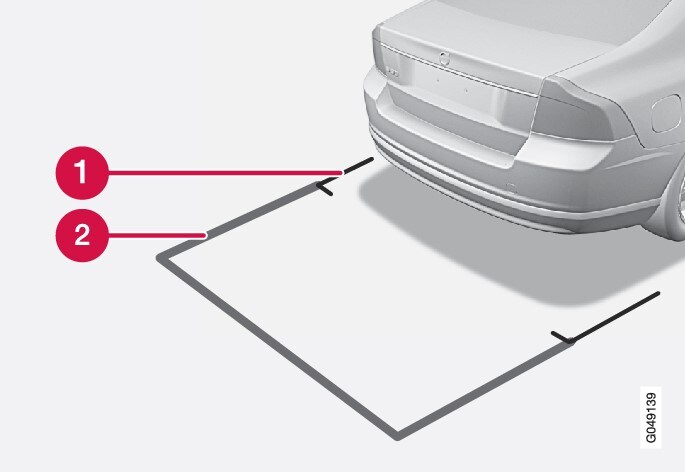

P3-1346-80 Parkeringskamerans linjer
系統線條。
Ikon röd cirkel 1邊界線,離汽車向後30 公分的區域
Ikon röd cirkel 2邊界線,自由倒車區

紅線(1)在汽車保險桿後方框起一個大約30公分的區域。

黃線(2)在汽車保險桿後方框起一個最大約1.5 公尺的區域。

黃色邊線在保險桿後方約2.0公尺處終止。

邊界線包括汽車最凸出的部分例,如車門後視鏡與車角 - 也包括轉彎時。

具倒車感知器的車輛*

P3-1346-70+80 - PAC with PAS
有色區域(共四個,每個感知器一個)顯示距離。

若車輛也配備有駐車輔助功能,每一個發現障礙物的感知器都會以顏色區塊顯示距離。

此區域的顏色會隨著與障礙物的距離縮短而變化 - 從綠變為黃色,再變成紅色。

顏色 / 上色距離(公尺)
綠色0,8-1,5
黃色0,4–0,8
紅色0–0,4
  1. * 選配/附件。
