Compartimento do motor - descrição geral

A panorâmica geral mostra alguns componentes relacionados com o serviço.

Compartimento do motor 4 cil.

O aspecto do compartimento do motor pode variar consoante a variante de motor.

O aspecto do compartimento do motor pode variar consoante a variante de motor.

  1. Enchimento do óleo do motor
  2. Tanque de expansão para o sistema de arrefecimento
  3. Reservatório para óleo de assistência à direcção
  4. Radiador
  5. Reservatório para líquido dos travões e da embraiagem (localizado no lado do condutor)
  6. Bateria de arranque
  7. Central de relés e de fusíveis
  8. Enchimento de líquido de lava pára-brisas
  9. Filtro de ar

 Aviso

O sistema de ignição possui tensão e potência muito elevadas. A tensão no sistema de ignição representa perigo de morte. O sistema eléctrico do automóvel deve estar sempre na posição de ignição 0 durante o processo de trabalhos no compartimento do motor, ver Posições de ignição - funções nos diferentes níveis.

Não toque nas velas de ignição ou nas bobinas de ignição quando o sistema eléctrico do automóvel estiver na posição de ignição II ou quando o motor estiver quente.

Compartimento do motor exceto 4 cil.

O aspecto do compartimento do motor pode variar consoante a variante de motor.

O aspecto do compartimento do motor pode variar consoante a variante de motor.

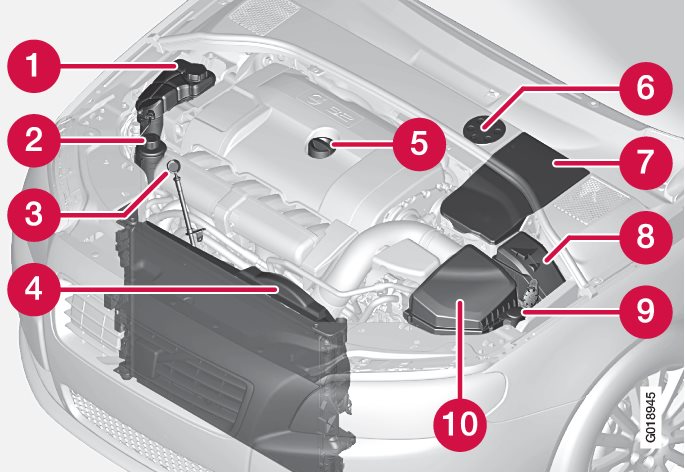

  1. Tanque de expansão para o sistema de arrefecimento
  2. Reservatório para óleo de assistência à direcção
  3. Vareta de medição para óleo do motor 1
  4. Radiador
  5. Enchimento do óleo do motor
  6. Reservatório para líquido dos travões e da embraiagem (localizado no lado do condutor)
  7. Bateria de arranque
  8. Central de relés e de fusíveis
  9. Enchimento de líquido de lava pára-brisas
  10. Filtro de ar

 Aviso

O sistema de ignição possui tensão e potência muito elevadas. A tensão no sistema de ignição representa perigo de morte. O sistema eléctrico do automóvel deve estar sempre na posição de ignição 0 durante o processo de trabalhos no compartimento do motor, ver Posições de ignição - funções nos diferentes níveis.

Não toque nas velas de ignição ou nas bobinas de ignição quando o sistema eléctrico do automóvel estiver na posição de ignição II ou quando o motor estiver quente.

  1. 1 Motor com sensor do nível do óleo electrónico não tem vareta de medição (5 cil. Diesel).
