Fusibles - en el compartimento del motor
Los fusibles en el compartimento del motor protegen las funciones del motor y de los frenos.
Detrás de la tapa hay unas pinzas que facilitan la extracción y la instalación de los fusibles.
En la central eléctrica también hay espacio para una serie de fusibles de repuesto.
Cambio de fusibles
Para acceder a los fusibles, debe soltarse la tapa situada encima de la batería de arranque y la tapa de la caja de fusibles y relés.
Desmontaje de la tapa

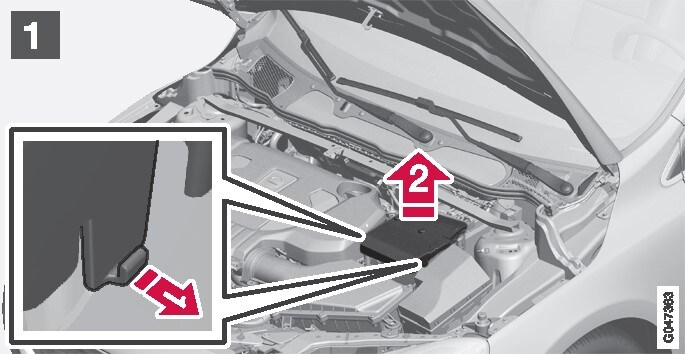

Abra los cierres que están situados en los lados de la tapa de la batería de arranque.
Levante la tapa hacia arriba.

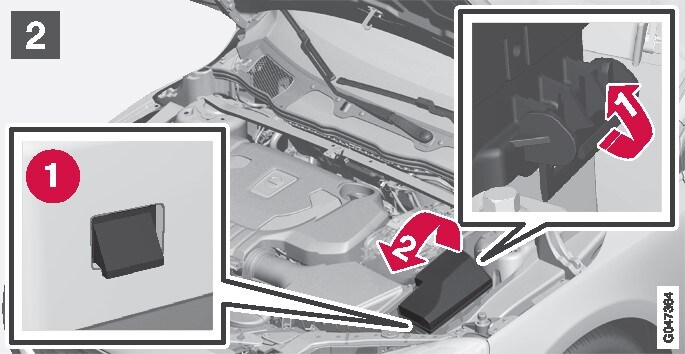

Abra el cierre situado en el lateral de la caja de fusibles y relés.
Gire la tapa hacia arriba hasta liberar los cierres (1).

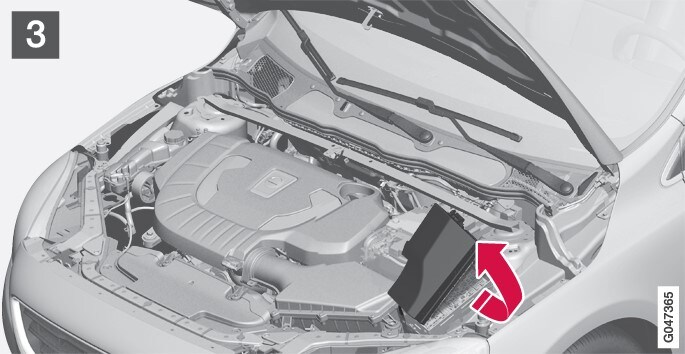

Abra la tapa hacia el motor para acceder a los fusibles.
Montaje de la tapa
Coloque las piezas en orden inverso.
Posiciones

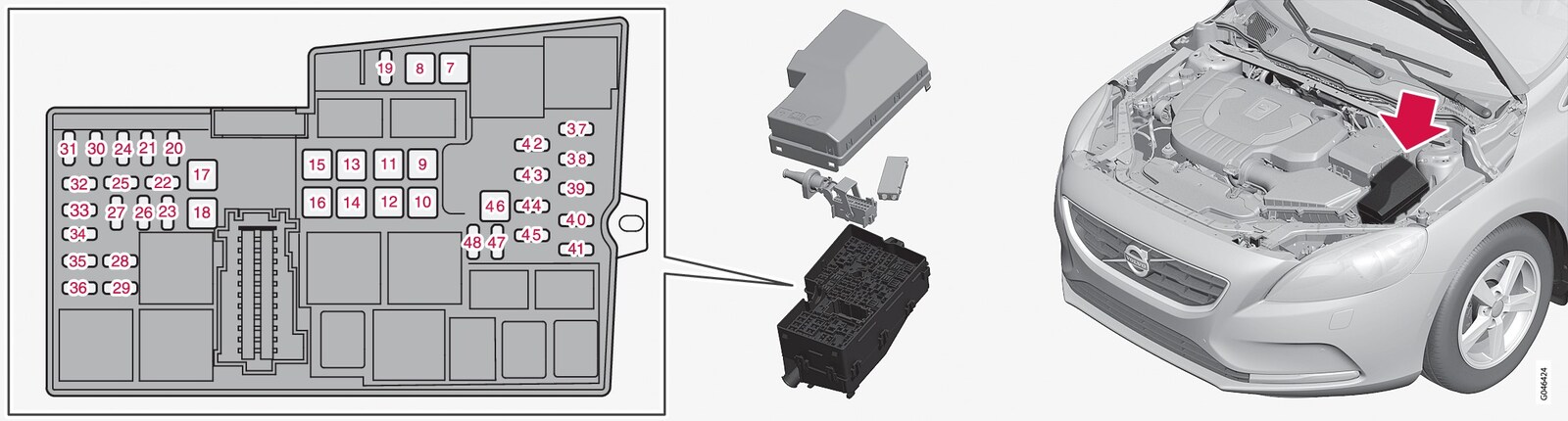

La etiqueta del interior de la tapa muestra el emplazamiento de los fusibles.
- Los fusibles 7-18 y 46 son del tipo "JCASE" y deben cambiarse en un taller 1.
- Los fusibles 19-45 y 47-48 son del tipo "Mini Fuse".
| Función | [A]2 | |
|---|---|---|
 | Bomba ABS | 40 |
 | Válvulas ABS | 30 |
 | Lavafaros* | 20 |
 | Ventilador del habitáculo | 40 |
 | - | - |
 | Fusible primario para los fusibles 32-36 | 30 |
 | - | - |
 | Parabrisas con calefacción eléctrica, lado derecho* | 40 |
 | - | - |
 | Parabrisas con calefacción eléctrica, lado izquierdo* | 40 |
 | Calefactor de estacionamiento* | 20 |
 | Limpiaparabrisas | 20 |
 | Unidad electrónica central, tensión de referencia, batería de apoyo | 5 |
 | Bocina | 15 |
 | Luces de freno | 5 |
 | - | - |
 | Mando de las luces | 5 |
 | Bobinas de relé internas | 5 |
 | Toma de 12 V, consola del túnel, parte delantera | 15 |
 | Unidad de mando de la transmisión | 15 |
 | - | - |
 | Toma de 12 V, consola del túnel, parte trasera | 15 |
 | - | - |
 | Unidad de mando del motor | 5 |
 | Asiento regulado eléctricamente, derecho* | 20 |
 | Sondas lambda; Bobina del relé del ventilador de refrigeración | 15 |
 | Reguladores de vacío; Válvulas; Unidad de mando persiana del radiador; Unidad de mando persiana del deflector (diésel); Compresor de A/C; Solenoide de la bomba de aceite del motor; Válvula de refrigeración del climatizador (diésel); Unidad de mando de incandescencia (diésel); bobinas de los relés de las funciones Start/Stop | 10 |
 | Válvula EGR (diésel); Válvula EVAP (gasolina); Unidad de mando del motor: Termostato del sistema de refrigeración del motor (gasolina); Bomba de refrigeración de EGR (diésel) | 15 |
 | Bobinas de encendido (gasolina) | 15 |
| Calefactor del filtro de gasóleo (diésel) | 25 | |
 | Unidad de mando del motor | 15 |
 | ABS | 5 |
 | Unidad de mando del motor; Unidad de mando de la transmisión; Airbags | 7,5 |
 | Ajuste de altura de las luces* | 10 |
 | Servodirección eléctrica | 5 |
 | Unidad electrónica central | 15 |
 | - | - |
 | - | - |
 | Aviso de colisión | 5 |
 | Transductor del pedal de acelerador | 5 |
 | - | - |
 | - | - |
 | Bomba de refrigerante (cuando no hay calefactor de estacionamiento) | 10 |
