Fusibles - en el compartimento del motor
Los fusibles en el compartimento del motor protegen las funciones del motor y de los frenos.
Generalidades sobre fusibles en el compartimento del motor
Detrás de la tapa hay unas pinzas que facilitan la extracción y la instalación de los fusibles.

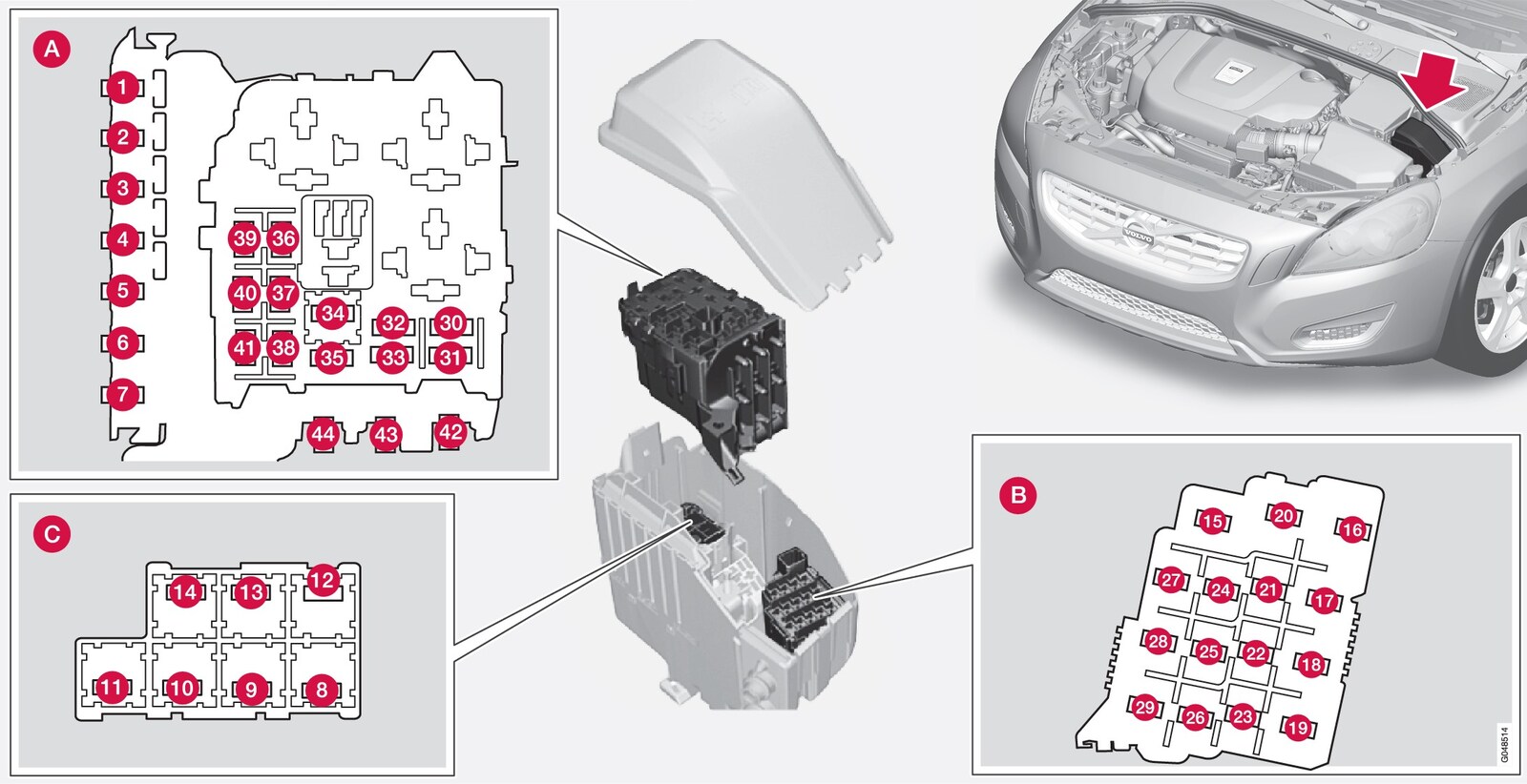

Posiciones (ver la figura anterior)
 | Compartimento del motor, parte superior |
 | Compartimento del motor, parte delantera |
 | Compartimento del motor, parte inferior |
Estos fusibles están colocados en la caja del compartimento del motor. Los fusibles (C) están situados en (A).
En el interior de la tapa hay una placa que indica la ubicación de los fusibles.
| Función | A | |
|---|---|---|
 | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera2 | 50 |
 | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | 50 |
 | Fusible principal de la caja de fusibles y relés del compartimento de carga2 | 60 |
 | Fusible principal para la central de fusibles y relés debajo de la guantera2 | 60 |
 | Fusible principal para la central de fusibles y relés debajo de la guantera2 | 60 |
 | - | - |
 | Calefactor adicional eléctrico*2 | 100 |
 | Parabrisas con calefacción eléctrica*, lado izquierdo | 40 |
 | Limpiaparabrisas | 30 |
 | Calefactor de estacionamiento* | 25 |
 | Ventilador del habitáculo2 | 40 |
 | Parabrisas con calefacción eléctrica*, lado derecho | 40 |
 | Bomba ABS | 40 |
 | Válvulas ABS | 20 |
 | Lavafaros* | 20 |
 | Ajuste de altura de las luces*: faros xenon activo - ABL* | 10 |
 | Fusible principal de la Unidad de mando electrónico central (CEM) debajo de la guantera | 20 |
 | ABS | 5 |
 | Ajuste de la fuerza de dirección* | 5 |
 | Unidad de mando del motor; Unidad de mando de la transmisión; Airbags | 10 |
 | Boquillas de lavado con calefacción* | 10 |
 | - | - |
 | Mando de las luces | 5 |
 | - | - |
 | - | - |
 | - | - |
 | Relé bobinas | 5 |
 | Luces complementarias* | 20 |
 | Bocina | 15 |
 | Bobina del relé principal del sistema de gestión del motor; Unidad de mando del motor (4 cilindros 2.0 l3, 5 y 6 cilindros) | 10 |
 | Unidad de mando de la transmisión | 15 |
 | Acoplamiento magnético, A/C (excepto 4 cilindros y 2,0 l4, excepto diésel 5 cilindros); Bomba de refrigerante de apoyo (diésel de 4 cilindros y 2,0 l) | 15 |
 | Bobina del relé del acoplamiento magnético A/C (excepto diésel 5 cilindros); Bobina del relé de la bomba de refrigerante (gasolina 1.6 l Start/Stop); Bobinas de relé en la central eléctrica en la zona fría del compartimento del motor (Start/Stop) | 5 |
 | Relé de arranque2 | 30 |
 | Bobinas de encendido (gasolina 1.6 l, motor B4204T7); Unidad de mando de incandescencia (diésel 5 cilindros) | 10 |
| Unidad de mando del motor (4 cilindros y 2,0 l3); Bobinas de encendido (gasolina 5 y 6 cilindros); Condensador (6 cilindros) | 20 | |
 | Unidad de mando del motor (gasolina excepto 4 cilindros 2.0 l4) | 10 |
| Unidad de mando del motor (diésel 1.6 l, diésel 5 cilindros) | 15 | |
| Unidad de mando del motor (4 cilindros 2.0 l3) | 20 | |
 | Válvulas (gasolina 1,6 l); Sonda de masa de aire (gasolina 1,6 l, 4 cilindros y 2,0 l3); Termostato (gasolina 4 cilindros 2,0 l3); Válvula EVAP (gasolina 4 cilindros 2,0 l3); Válvula de refrigeración del climatizador (diésel 4 cilindros 2,0 l); Bomba de refrigerante para EGR (diésel 4 cilindros 2,0 l) Sonda de masa de aire (motor D4162T); Válvulas de regulación flujo de combustible (motor D4162T) | 10 |
| Sonda de masa de aire (diésel 5 cilindros, 6 cilindros); Válvulas de regulación (diésel 5 cilindros); Inyectores (gasolina 5-6 cilindros); Unidad de mando del motor (gasolina 5 cilindros, 6 cilindros). | 15 | |
 | Acoplamiento magnético, A/C (5, 6 cilindros); Válvulas (1,6 l, motor B4204T7; 5 cilindros, 6 cilindros); unidad de mando del motor (6 cilindros); Solenoides (6 cilindros sin turbo); Actuadores del tubo de admisión (6 cilindros sin turbo); Sonda de masa de aire (motor B4204T7; gasolina 5 cilindros); Sensor de nivel de aceite (diésel 5 cilindros) | 10 |
| Válvulas (4 cilindros 2.0 l3), Bomba de aceite (4 cilindros 2.0 l gasolina3), Sonda lambda, parte central (4 cilindros 2.0 l gasolina3); Sonda lambda, parte trasera (diésel 4 cilindros 2.0 l) | 15 | |
 | Sonda lambda (gasolina 1.6 l, motor B4204T7), Sonda lambda (diésel 5 cilindros); Unidad de mando rejilla de refrigeración diésel (1.6 l, diésel 5 cilindros) | 10 |
| Sonda lambda, parte delantera (4 cilindros 2.0 l3); Sonda lambda, parte trasera (gasolina3 4 cilindros 2.0 l); Válvula EVAP (gasolina 5, 6 cilindros); Sonda lambda (gasolina 5, 6 cilindros) | 15 | |
 | Bomba de refrigerante (gasolina de 1.6 l y Start/Stop); Calefactor de ventilador del cárter (gasolina de 5 cilindros); Bomba de aceite, caja de cambios automática (gasolina de 5 cilindros y Start/Stop) | 10 |
| Bobinas de encendido (gasolina3 4 cilindros 2,0 l) | 15 | |
| Calefactor del filtro diésel | 20 | |
 | Unidad de mando de persiana de la rejilla del radiador (5 cil., gasolina) | 5 |
| Calentador de la ventilación del cárter (diésel 5 cilindros); Bomba de aceite caja de cambios automática (diésel 5 cilindros y Start/Stop) | 10 | |
| Acoplamiento magnético A/C (4 cilindros 2.0 l3); Unidad de mando de incandescencia (diésel 4 cilindros 2.0 l); Bomba de aceite (diésel 4 cilindos 2.0 l) | 15 | |
 | Bomba de refrigerante (gasolina3 4 cilindros 2,0 l) | 50 |
| Bujías de incandescencia (diésel) | 70 | |
 | Ventilador de refrigeración (1,6 l, gasolina 4 cilindros 2,0 l, gasolina 5 cilindros) | 60 |
| Ventilador de refrigeración (6 cilindros, diésel de 4 cilindros y 2,0 l, gasolina de 5 cilindros) | 80 | |
 | Dirección asistida | 100 |
