Compartimento do motor - descrição geral
A panorâmica geral mostra alguns componentes relacionados com o serviço.

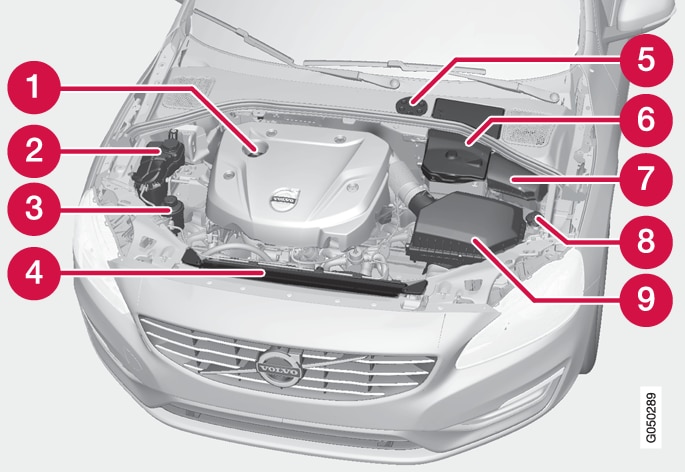

Compartimento do motor 4 cil.
Enchimento do óleo do motor
Tanque de expansão para o sistema de arrefecimento
Reservatório para óleo de assistência à direcção
Radiador
Reservatório para líquido dos travões e da embraiagem (localizado no lado do condutor)
Bateria de arranque
Central de relés e de fusíveis
Enchimento de líquido de lava pára-brisas
Filtro de ar
Aviso
O sistema de ignição possui tensão e potência muito elevadas. A tensão no sistema de ignição representa perigo de morte. O sistema eléctrico do automóvel deve estar sempre na posição de ignição 0 durante o processo de trabalhos no compartimento do motor, ver Posições de ignição - funções nos diferentes níveis.
Não toque nas velas de ignição ou nas bobinas de ignição quando o sistema eléctrico do automóvel estiver na posição de ignição II ou quando o motor estiver quente.

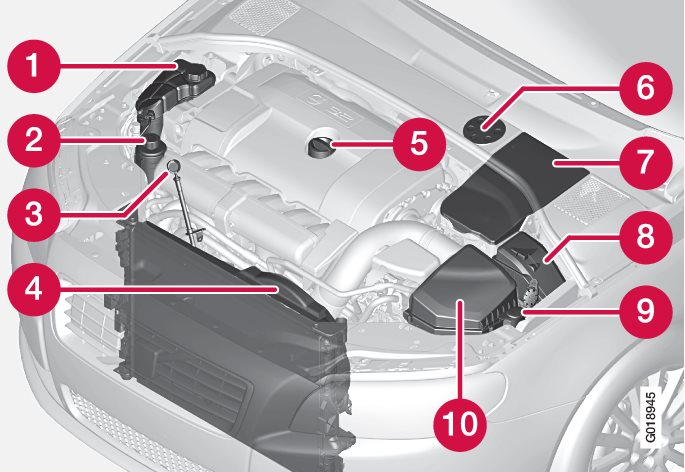

Compartimento do motor exceto 4 cil.
- Tanque de expansão para o sistema de arrefecimento
- Reservatório para óleo de assistência à direcção
- Vareta de medição para óleo do motor[1]
- Radiador
- Enchimento do óleo do motor
- Reservatório para líquido dos travões e da embraiagem (localizado no lado do condutor)
- Bateria de arranque
- Central de relés e de fusíveis
- Enchimento de líquido de lava pára-brisas
Filtro de ar
Aviso
O sistema de ignição possui tensão e potência muito elevadas. A tensão no sistema de ignição representa perigo de morte. O sistema eléctrico do automóvel deve estar sempre na posição de ignição 0 durante o processo de trabalhos no compartimento do motor, ver Posições de ignição - funções nos diferentes níveis.
Não toque nas velas de ignição ou nas bobinas de ignição quando o sistema eléctrico do automóvel estiver na posição de ignição II ou quando o motor estiver quente.
