Fusíveis - no compartimento do motor

Os fusíveis no compartimento do motor protegem as funções do motor e dos travões, entre outras.

Generalidades fusíveis compartimento do motor

No interior da tampa existe um alicate que facilita a remoção e instalação de fusíveis no lugar.

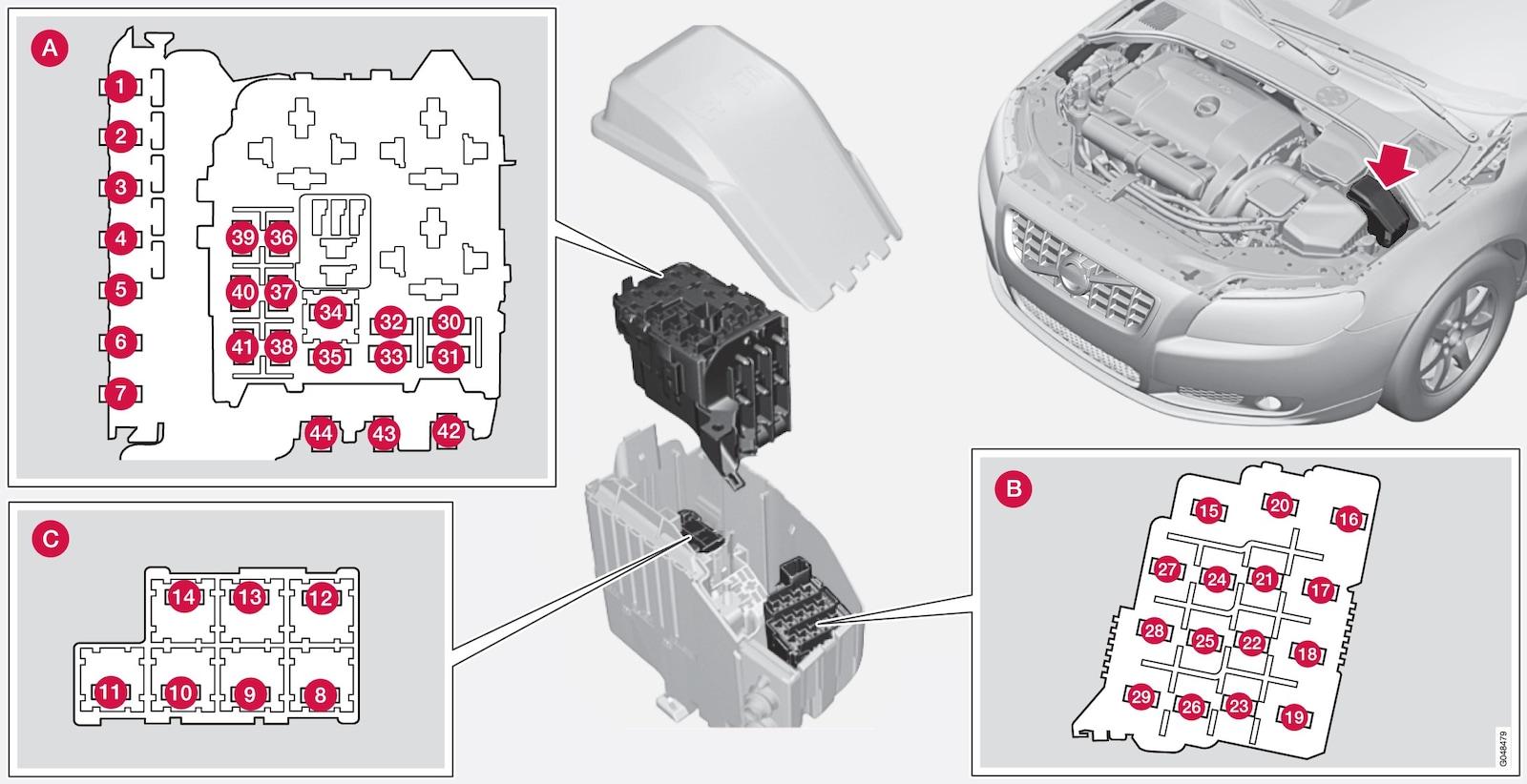

Posições (ver ilustração anterior)

Compartimento do motor superior
Compartimento do motor dianteiro
Compartimento do motor inferior

Todos estes fusíveis encontram-se na caixa do compartimento do motor. Os fusíveis em (C) encontram-se sob (A).

No interior da tampa existe um autocolante que indica a localização dos fusíveis.

  • Fusíveis 1-7 e 42-44 são de tipo "Midi Fuse" e apenas podem ser substituídos por uma oficina 1.
  • Fusíveis 8-15 e 34 são do tipo "JCASE" e devem ser substituídos numa oficina1.
  • Fusíveis 16-33 e 35-41 são do tipo "Mini Fuse".
Função[A]2
Fusível primário para módulo electrónico central (CEM) sob o porta-luvas350
Fusível primário para módulo electrónico central (CEM) sob o porta-luvas50
Fusível primário para central eléctrica no compartimento da carga360
Fusível primário para central de relés/fusíveis sob o porta-luvas60
Fusível primário para central de relés/fusíveis sob o porta-luvas360
--
Aquecedor adicional eléctrico*3100
Pára-brisas com aquecimento eléctrico*3 , lado esquerdo40
Limpa pára-brisas30
Aquecedor de estacionamento*25
Ventilador do habitáculo340
Pára-brisas com aquecimento eléctrico*3 , lado direito40
Bomba ABS40
Válvulas ABS20
Lava faróis*20
Controlo da altura do foco*; Faróis xénon activos - ABL*10
Fusível primário para módulo electrónico central (CEM) sob o porta-luvas20
ABS5
Força da direcção ajustável*5
Módulo de comando do motor; Módulo de comando da transmissão; Airbags10
Bocal de lavagem com aquecimento*10
--
Comando das luzes5
--
--
--
Relé bobinas5
Faróis adicionais*20
Buzina15
Bobina de relé no relé principal do sistema de comando do motor (4 cil.); Módulo de comando do motor (4 cil.)5
Bobina de relé no relé principal do sistema de comando do motor (5, 6 cil.); Módulo de comando do motor (5, 6 cil.)10
Módulo de comando da transmissão15
Acoplamento magnético A/C (5, 6 cil. gasolina); Bomba de suporte do líquido refrigerante (4 cil. diesel)15
Bobina de relé no relé do acoplamento magnético A/C (5, 6 cil. gasolina); Bobinas de relé na caixa de fusíveis na zona fria do compartimento do motor (Start/Stop)5
Relé de arranque (5, 6 cil. gasolina)330
Módulo de comando de incandescência (5 cil. diesel)10
Módulo de comando do motor (4 cil.); Bobinas de ignição (5, 6 cil. gasolina); Condensador (6 cil.)20
Módulo de comando do motor (5 cil., 6 cil. gasolina)10
Módulo de comando do motor (5 cil. diesel)15
Módulo de comando do motor (4 cil.)20
Sensor de massa de ar (4 cil.); Termóstato (4 cil. gasolina); válvula EVAP (4 cil. gasolina); Bomba de refrigerante de EGR (4 cil. diesel)10
Sensor de massas de ar (5 cil. Diesel, 6 cil.); Válvulas reguladoras (5 cil. Diesel); Injectores (5 cil., 6 cil. gasolina); Módulo de comando do motor (5 cil., 6 cil. gasolina)15
Acoplamento magnético A/C (5, 6 cil.); Válvulas (5, 6 cil.); Módulo de comando do motor (6 cil.); Sensor de massa de ar (5 cil. gasolina); Sensor de nível do óleo10
Válvulas (4 cil.); Bomba de óleo (4-cil. gasolina); Sonda lambda, central (4 cil. gasolina); Sonda lambda, traseira (4 cil. diesel)15

Sonda lambda, dianteira (4 cil.); Sonda lambda, traseira (4 cil. gasolina)

Válvula EVAP (5, 6 cil. gasolina); Sondas lambda (5, 6 cil.); Módulo de comando grelha do radiador (5 cil. diesel)

15
Bomba do líquido de arrefecimento (5 cil. gasolina); Aquecedor da ventilação do cárter (5 cil. gasolina); Bomba de óleo da transmissão automática (5 cil. gasolina Start/Stop)10
Bobinas de ignição (4 cil. gasolina)15
Aquecedor do filtro Diesel (Diesel)20
Módulo de comando grelha do radiador (5 cil. gasolina)5
Acoplamento magnético A/C (4 cil.); Módulo de comando de incandescência (4 cil. diesel); Bomba de óleo (4 cil. diesel)7,5
Aquecedor da ventilação do cárter (5 cil. Diesel); Bomba de óleo transmissão automática (5 cil. Diesel Start/Stop)10
Bomba do líquido refrigerante (4 cil. gasolina)50
Vela (Diesel)70
Ventoinha de arrefecimento (4 - 5 cil. gasolina)60
Ventoinha de arrefecimento (6 cil., 4 cil., 5 cil. diesel)80
Assistência à direcção100
