XC90

2016

Захисні ґрати*

Захисні ґрати запобігають зриванню вантажу чи домашніх тварин з вантажного відсіку в салон авто під час екстреного гальмування. З міркувань безпеки, захисні ґрати слід завжди правильно закріплювати та фіксувати.

Захисні ґрати являють собою власне ґрати та два вільних кріплення. Кожне кріплення має захисний ковпачок, крім того захисні ґрати устатковані двома пластиковими рукавами.

 Попередження

За жодних обставин не можна перевозити нікого в багажнику під час руху автомобіля. Це призначено для того, щоб уникнути травми через інтенсивне гальмування або аварію.

 Попередження

Захисні ґрати слід використовувати тільки в задньому положенні, як описано тут. Кріплення на стелі за передніми сидіннями не призначені для захисних ґратів.

 Попередження

З міркувань безпеки третій ряд сидінь1 слід опустити, коли захисні ґрати встановлюються на авто.

 Важливо

Захисну решітку неможливо встановити разом із покриттям багажу.

Налаштування

Опустіть заднє сидіння та підніміть захисні ґрати через бічні дверцята або двері багажного відділення, вигнута/опукла сторона ґратів має бути спрямована на багажне відділення, а гачки з кожного боку - вгору. На цьому етапі кріплення та пластикові рукави не використовуються.

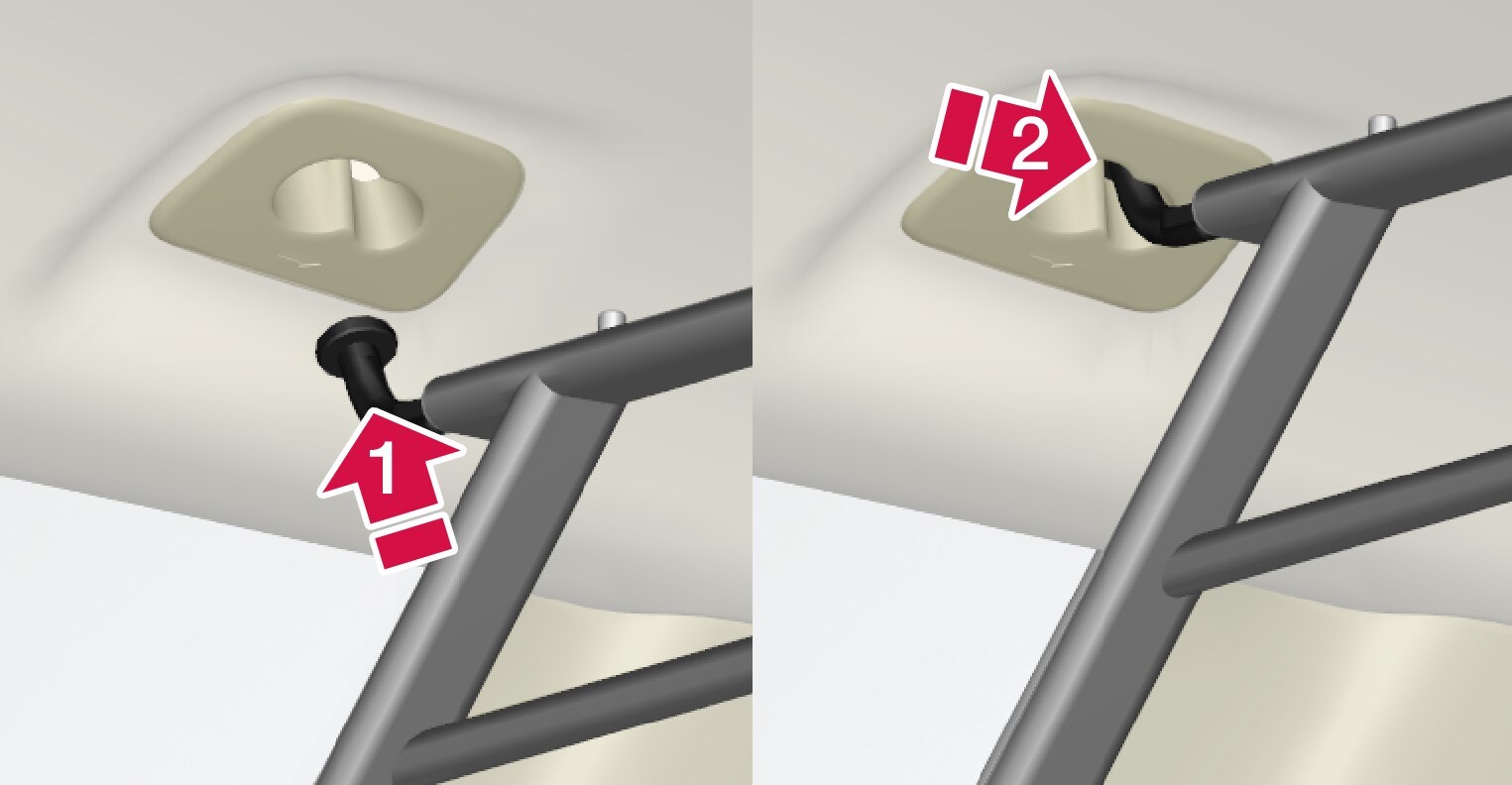

Вставте один з гачків ґратів безпеки в більший отвір дахового кріплення (1).

Візьміться за ґрати біля гачку та потягніть/перемістіть їх в напрямку меншого отвору (2).

Тепер гачок закріплений у кінцевому положенні дахового кріплення.
Повторіть дії, описані в пункті 2 вище, щоб зафіксувати гачок в кріпленні з іншого боку.

 Попередження

Пересвідчіться в тому, що гачки на захисних ґратах надійно вставлені у кріплення на стелі, щоб уникнути розбовтування ґратів.

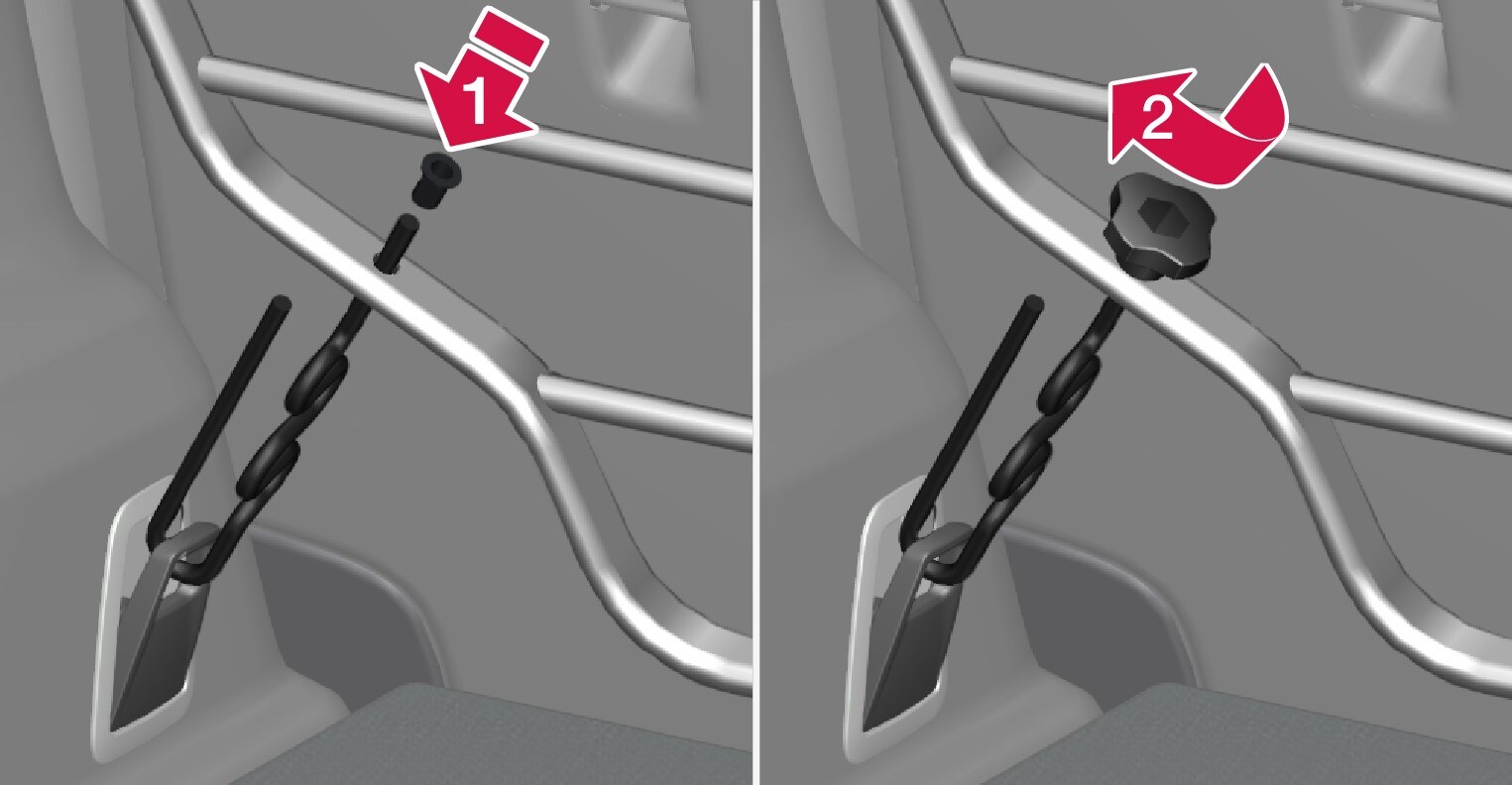

Причепіть гачок кріплення, пропустивши його через вантажну сергу, знизу до підлоги багажного відділення, та протягніть деталь з різьбою через нижній кріпильній отвір вантажної решітки (1).

Натягніть пластиковий рукав на нарізний елемент кріплення - крайка рукава має бути орієнтована догори - та протягніть його скрізь отвір. Після цього нагвинтіть ковпачок так, щоб його нижній край знаходився на відстані приблизно 5 мм від ґратів (2).

Повторіть дії, описані в пункті 4, для іншої сторони.
Відцентруйте захисні ґрати та почергово затягніть два кріплення так, щоб ґрати були надійно зафіксовані.

Зняття

Демонтаж захисних ґратів здійснюється в порядку, зворотньому наведеній вище інструкції по монтажу. Зауважте, що кріплення можуть бути зняті перед витяганням пластикових рукавів з отворів в ґратах.

  1. 1 Це стосується 7-місних авто.
