Fissaggio del carico

Aggiornato 08/06/2023

Su entrambi i lati del bagagliaio si trovano diversi attacchi per il fissaggio del carico. Le guide a pavimento prevedono due tipi di punti di fissaggio: ganci fermacarico mobili e occhielli fermacarico fissi. L'automobile viene consegnata con una di queste versioni.

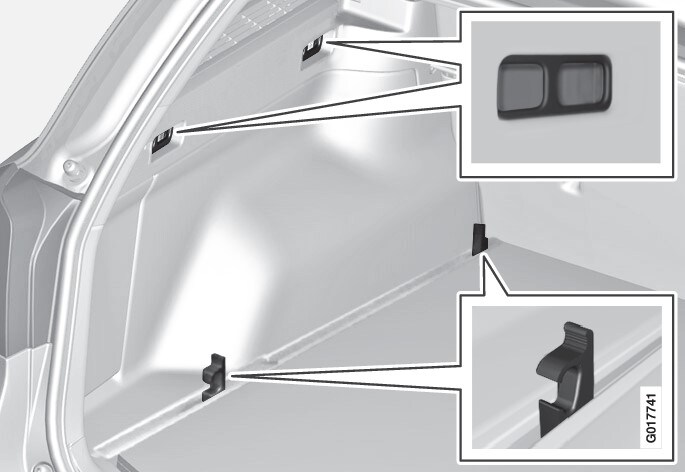

P3007-Lastsäkringspunkter — Posizione dei punti di fissaggio nel bagagliaio (**con ganci fermacarico mobili**).

P3-V70/XC70-14w20 Lastsäkringspunkter fasta öglor — Posizione dei punti di fissaggio nel bagagliaio (**con occhielli fermacarico fissi**).

I punti di fissaggio sono situati nel pavimento e nella parte superiore dei lati del bagagliaio. Le figure sopra mostrano i punti di fissaggio a pavimento in posizione sollevata. La posizione di base è abbassata.

Attenzione

Oggetti duri, affilati e/o pesanti sistemati all'interno o sporgenti possono provocare lesioni personali in caso di frenata brusca.

Fissare sempre gli oggetti grandi e pesanti con la cintura di sicurezza o la cinghia di fissaggio.

Guide a pavimento

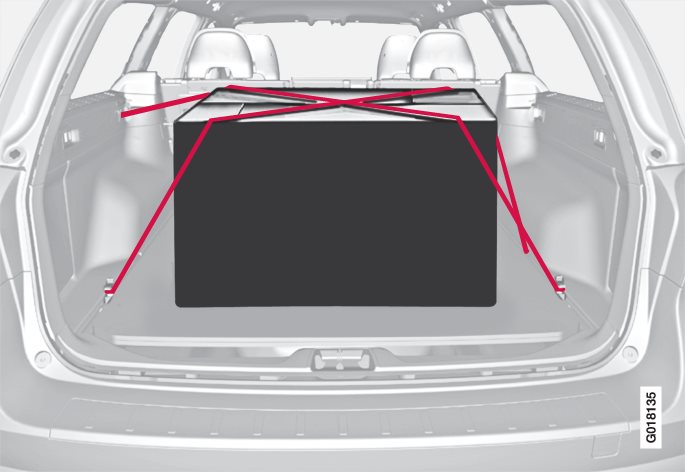

Golvskena m last mellan 4 krokar — Carico fissato agli attacchi sia superiori che inferiori.

Nel pavimento del bagagliaio si trovano due guide con ganci fermacarico mobili oppure occhielli fermacarico fissi che consentono il fissaggio degli oggetti mediante cinghie.

Nei ganci fermacarico mobili, l'accumulo di sporcizia e corpi estranei nelle guide potrebbe ostacolare lo spostamento, il bloccaggio, il sollevamento e la rimozione dei ganci. Pulire regolarmente le scanalature con un aspirapolvere e un panno morbido umido.

Importante

Non utilizzare mai cinghie di fissaggio con tenditore a cricchetto perché potrebbero danneggiare i punti di fissaggio.

Cinghie di fissaggio del carico

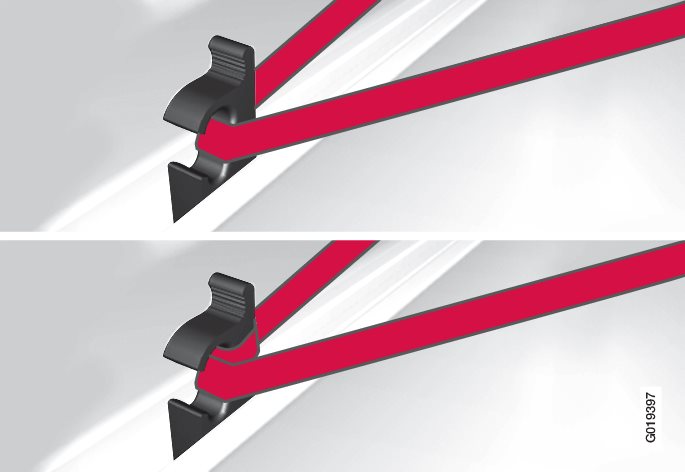

Y2- Band runt lastsäkringskrok — Fissaggio del carico con **ganci fermacarico mobili**.

P3-V70/XC70-14w20 Lastsäkringsband för fasta öglor — Fissaggio del carico con **occhielli fermacarico fissi**.

Bloccare la cinghia di fissaggio del carico facendole compiere un giro intorno a un gancio fermacarico in modo che non possa muoversi.

Nota

Le cinghie fermacarico devono essere larghe circa 25 mm.

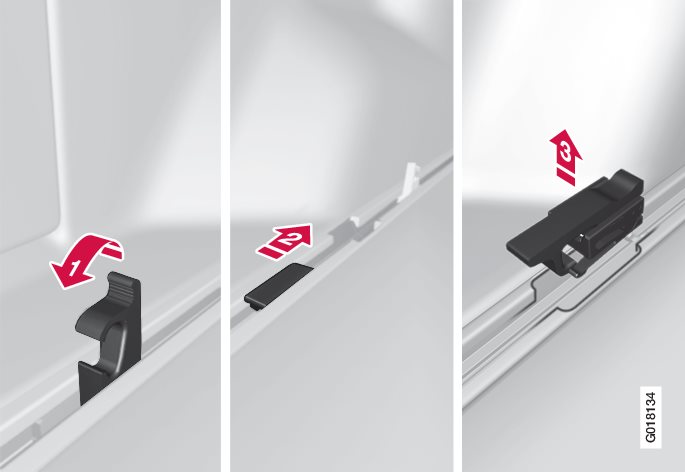

Spostamento di un gancio fermacarico1

Abbassare il gancio fermacarico in direzione della relativa apertura.

Premere leggermente il gancio verso il basso facendolo scorrere fino alla posizione desiderata.

Sollevare il gancio – il gancio si blocca automaticamente.

Nota

La distanza fra i ganci di fissaggio del carico nella guida deve essere di almeno 50 cm.

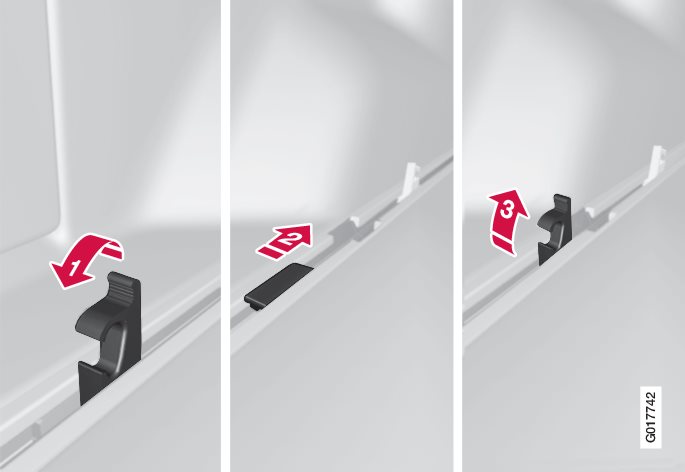

Rimozione di un gancio fermacarico1

I ganci fermacarico si smontano facilmente, ad esempio per pulire il fondo della guida.

Abbassare il gancio fermacarico in direzione della relativa apertura.

Premere leggermente il gancio verso il basso facendolo scorrere fino all'apertura.

Tirare il gancio verso l'alto in linea retta.

Il fissaggio del gancio si effettua nell'ordine inverso.

Nota

Per riposizionare un gancio nella guida, inserirlo esercitando contemporaneamente una leggera pressione verso il basso.

Montaggio corretto/errato del gancio fermacarico1

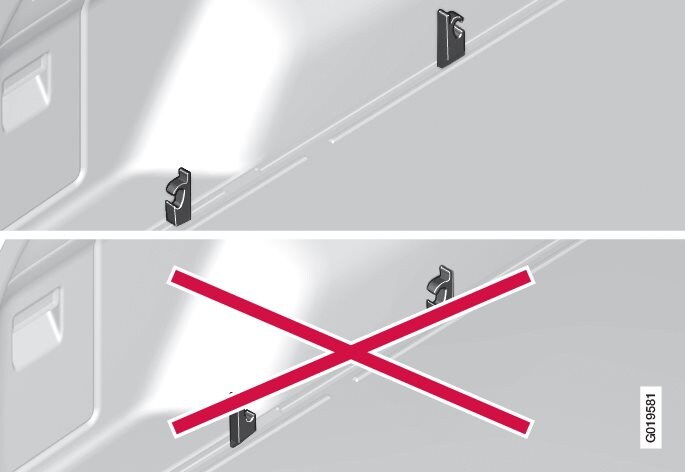

Golvskena m Rätt/Fel krok — Montare correttamente i ganci fermacarico!

È importante montare correttamente i ganci fermacarico. Le aperture dei ganci devono essere rivolte in direzione opposta.

Attenzione

Montare correttamente i ganci di fissaggio del carico. In caso contrario, la cinghia di fissaggio del carico potrebbe staccarsi per effetto dello spostamento del gancio.
