Ασφάλειες - στο χώρο αποσκευών

Ενημερώθηκε 08/06/2023

Οι ασφάλειες στον χώρο αποσκευών προστατεύουν το ηλεκτρικό χειρόφρενο και τις ηλεκτρικές λειτουργίες, μεταξύ άλλων.

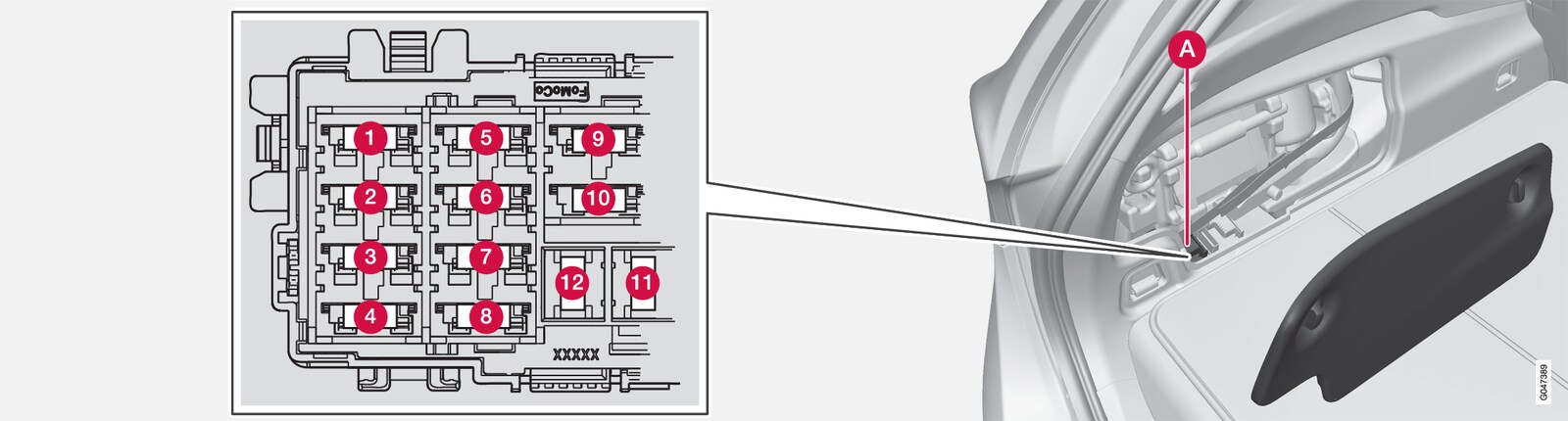

P3-1246-V60H Fuse box A, cargo area — Η ασφαλειοθήκη βρίσκεται κάτω από την ταπετσαρία στην αριστερή πλευρά.

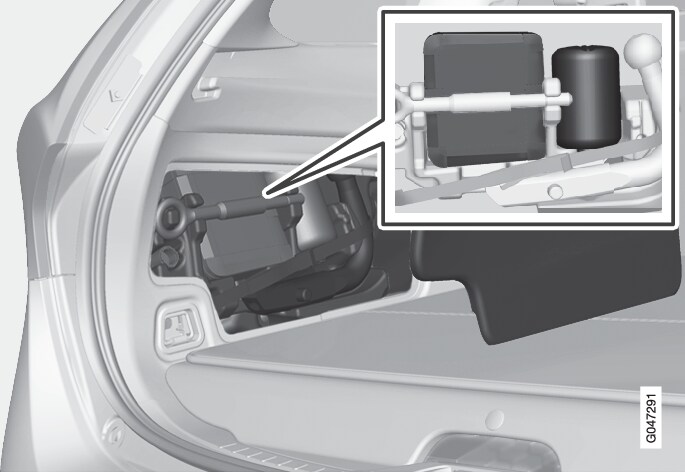

P3-1246-V60H-location of TSS — Πρέπει να αφαιρέσετε το κιτ έκτακτης επισκευής ελαστικού τραβώντας το προς τα πάνω για να αποκτήσετε πρόσβαση στην κεντρική ηλεκτρική μονάδα.

Θέσεις

Κουτί A	Λειτουργία	A
	Ηλεκτρικό χειρόφρενο, αριστερά	30
	Ηλεκτρικό χειρόφρενο, δεξιά	30
	Σύστημα αποθάμβωσης πίσω παρμπρίζ	30
	Υποδοχή τρέιλερ 2*	15
	-	-
	Ρευματοδότης 12 V, χώρος αποσκευών	15
	-	-
	-	-
	-	-
	-	-
	Υποδοχή τρέιλερ 1*	40
	-	-

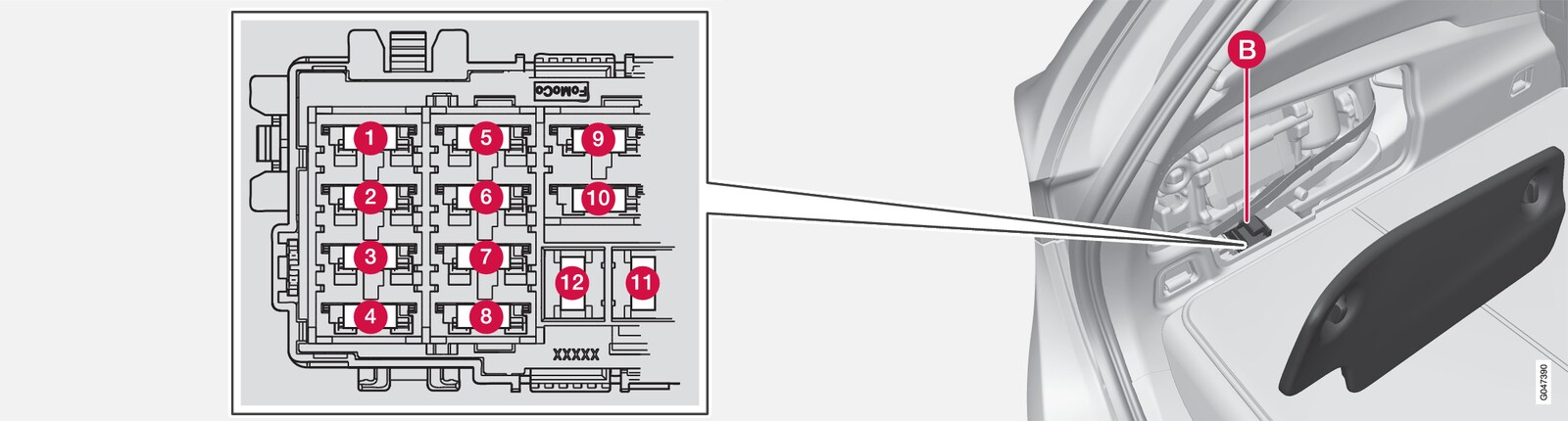

P3-1246-V60H Fuse box B, cargo area — Η ασφαλειοθήκη βρίσκεται κάτω από την ταπετσαρία στην αριστερή πλευρά.

P3-1246-V60H-location of TSS — Πρέπει να αφαιρέσετε το κιτ έκτακτης επισκευής ελαστικού τραβώντας το προς τα πάνω για να αποκτήσετε πρόσβαση στην κεντρική ηλεκτρική μονάδα.

Κουτί B	Λειτουργία	A
	Αντλία ψυκτικού 1 για την υβριδική μπαταρία, βαλβίδα για τις αντλίες ψυκτικού 1 και 2	10
	Αντλία ψυκτικού 2 για την υβριδική μπαταρία	10
	Μονάδα φόρτισης, μετασχηματιστής τάσης 400 V-12 V, ηλεκτρονική μονάδα ελέγχου για την υβριδική μπαταρία	5
	Αντλία ψυκτικού για το κύκλωμα χαμηλής θερμοκρασίας του συστήματος ψύξης	15
	Μονάδα φόρτισης, μετασχηματιστής τάσης 400 V-12 V, ηλεκτρονική μονάδα ελέγχου για την υβριδική μπαταρία	10
	Πηνία ρελέ, μετασχηματιστής υψηλής τάσης για το ηλεκτρικό μοτέρ και την ενσωματωμένη γεννήτρια μίζας	10
	Αποσύνδεση του ηλεκτρικού μοτέρ από τον πίσω άξονα	15
	-	-
	Μετασχηματιστής υψηλής τάσης για το ηλεκτρικό μοτέρ και την ενσωματωμένη γεννήτρια μίζας, ηλεκτρονική μονάδα ελέγχου για την υβριδική μπαταρία	10
	Βαλβίδες ψυκτικού για το κύκλωμα χαμηλής θερμοκρασίας του συστήματος ψύξης, ηλεκτρικός συμπιεστής A/C, βαλβίδα για τον εναλλάκτη θερμότητας, βαλβίδα για το σύστημα κλιματισμού	10
	-	-
	-	-
