Sicherungen - im Motorraum

Die Sicherungen im Motorraum schützen u.a. Funktionen für Motor und Bremsanlage.

Allgemeines Sicherungen Motorraum

Auf der Deckelinnenseite ist eine Zange befestigt, mit der Sicherungen einfacher herausgezogen und eingesetzt werden können.

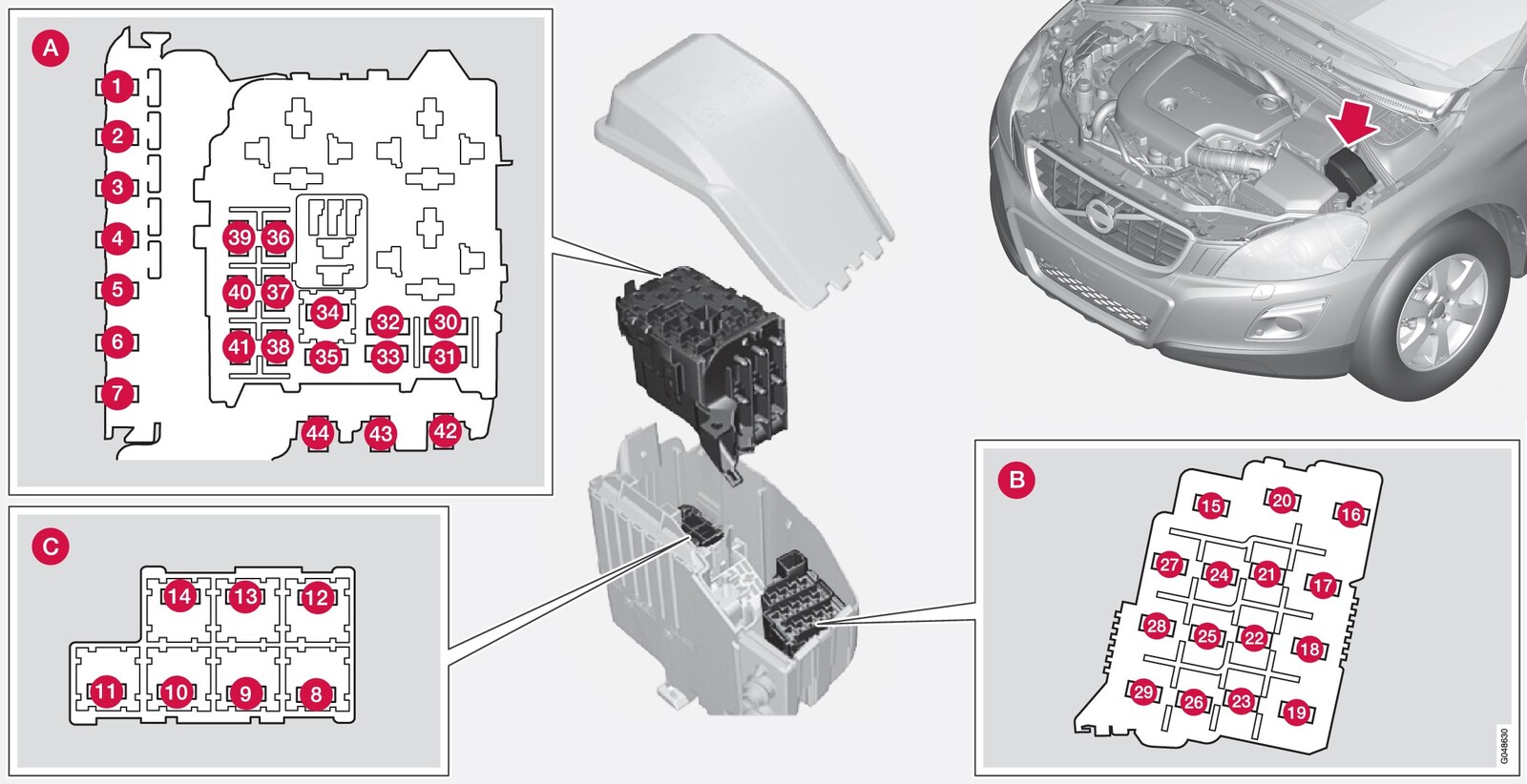

Positionen (siehe vorherige Abbildung)

Motorraum oben
Motorraum vorn
Motorraum unten

Diese Sicherungen sind im Motorraumkasten angeordnet. Die Sicherungen in (C) befinden sich unter (A).

Auf der Innenseite des Deckels befindet sich ein Schild, auf dem die Position der Sicherungen angegeben ist.

  • Die Sicherungen 1–7 und 42–44 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt 1 ausgetauscht werden.
  • Die Sicherungen 8-15 und 34 sind vom Typ „JCASE“ und sollten in einer Werkstatt ausgetauscht werden1
  • Die Sicherungen 16–33 und 35–41 sind vom Typ „MiniFuse".
FunktionA
Primärsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach250
Primärsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach50
Primärsicherung für Zentralelektrik im Laderaum260
Primärsicherung für die Relais-/Sicherungszentrale unter dem Handschuhfach260
Primärsicherung für die Relais-/Sicherungszentrale unter dem Handschuhfach260
--
Elektrische Zusatzheizung*2100
Windschutzscheibenheizung*, links40
Scheibenwischer30
Standheizung*25
Gebläse Innenraum240
Windschutzscheibenheizung*, rechts40
ABS-Pumpe40
ABS-Ventile20
Scheinwerferwaschanlage*20
Leuchtweitenregelung*; aktive Xenon-Scheinwerfer - ABL*10
Primärsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach20
ABS5
Einstellbare Lenkkraft*5
Motorsteuergerät; Getriebesteuergerät; Airbags10
Elektrisch beheizte Waschdüsen*10
--
Lichtschalter5
--
--
--
Relais Spulen5
Zusatzbeleuchtung*20
Signalhorn15
Relaisspule im Hauptrelais der Motorsteuerung; Motorsteuergerät (2,0 l 4-Zyl.3, 5-, 6-Zyl.)10
Getriebesteuergerät15
Klimaanlagen-Magnetkupplung (nicht 2,0 l 4-Zyl.4, 5-Zyl.-Dieselmotor); Kühlmittelhilfspumpe (2,0 l 4-Zyl.-Dieselmotor)15
Relaisspule im Relais der Klimaanlagen-Magnetkupplung (nicht 5-Zyl.-Diesel); Relaisspule im Relais der Kühlmittelpumpe (1,6 l-Benzin Start/Stop); Relaisspule in der Zentralelektrik im Motorraum, Kaltzone (Start/Stop)5
Startrelais230
Zündspulen (1,6 l-Benzin, Motor B4204T7); Glühkerzensteuergerät (5-Zyl.-Dieselmotor)10
Motorsteuergerät (2,0 l 4-Zyl.-Motor3); Zündspulen (5-, 6-Zyl.-Benzinmotor); Kondensator (6-Zyl.-Motor)20
Motorsteuergerät (Benzinmotor außer 2,0 l 4-Zyl.-Motor4)10
Motorsteuergerät (1,6 l-Dieselmotor, 5-Zyl.-Dieselmotor)15
Motorsteuergerät (2,0 l 4-Zyl.-Motor3)20
Ventile (1,6 l-Benzinmotor); Luftmassenmesser (1,6 l, 2,0 l 4-Zyl.3); Thermostat (2,0 l 4-Zyl.-Benzinmotor3); EVAP-Ventil (2,0 l 4-Zyl.-Benzinmotor3); EGR-Kühlpumpe (2,0 l 4-Zyl.-Dieselmotor)10
Luftmassenmesser (5-Zyl.-Dieselmotor, 6-Zyl.); Regelventile (5-Zyl.-Dieselmotor); Einspritzventile (5-, 6-Zyl.-Benzinmotor); Motorsteuergerät (5-, 6-Zyl.-Benzinmotor)15
Klimaanlagen-Magnetkupplung (5-, 6-Zyl.-Motor); Ventile (1,6 l, Motor B4204T7, 5-, 6.-Zyl.-Motor), Motorsteuergerät (6-Zyl.-Motor); Magnetventile (6-Zyl.-Motor ohne Turbo); Stellmotoren Einlassrohr (6-Zyl.-Motor ohne Turbo); Luftmassenmesser (Motor B4204T7, 5-Zyl.-Benzinmotor); Ölstandgeber (5-Zyl.-Dieselmotor)10
Ventile (2,0 l 4-Zyl.-Motor3); Ölpumpe (2,0 l 4-Zyl.-Benzinmotor3); Lambdasonde, mittlere (2,0 l 4-Zyl.-Benzinmotor3); Lambdasonde, hintere (2,0 l 4-Zyl.-Dieselmotor)15
Lambdasonden (1,6 l-Beziner, Motor B4204T7); Lambdasonde (5-Zyl.-Dieselmotor); Steuergerät Kühlerjalousie (1,6 l-Dieselmotor, 5-Zyl.-Dieselmotor)10
Lambdasonde, vordere (2,0 l 4-Zyl.-Motor3); Lambdasonde, hintere (2,0 l 4-Zyl.-Benzinmotor3); EVAP-Ventil (5-, 6-Zyl.-Benzinmotor); Lambdasonden (5-, 6-Zyl.-Benzinmotor)15
Kühlmittelpumpe (5-Zyl.-Benzinmotor); Heizung Kurbelgehäuseentlüftung (5-Zyl.-Benzinmotor); Ölpumpe Automatikgetriebe (5-Zyl.-Benzinmotor Start/Stop)10
Zündspulen (2,0 l 4-Zyl.-Benzinmotor3)15
Dieselfilterheizung (Diesel)20
Steuergerät Kühlerabdeckung (5-Zyl.-Benzinmotor)5
Klimaanlagen-Magnetkupplung (2,0 l, 4-Zyl.-Benzinmotor3)7,5
Heizung Kurbelgehäuseentlüftung (5-Zyl.-Diesel); Ölpumpe Automatikgetriebe (5-Zyl.-Diesel Start/Stop)10
Klimaanlagen-Magnetkupplung (2,0 l 4-Zyl.-Dieselmotor); Glühkerzensteuergerät (2,0 l 4-Zyl.-Dieselmotor); Ölpumpe (2,0 l 4-Zyl.-Dieselmotor)15
Kühlmittelpumpe (2,0 l 4-Zyl.-Benzinmotor3)50
Glühkerze (Diesel)70
Kühlgebläse (1,6 l, 2,0 l 4-Zyl.-Benzinmotor, 5-Zyl.-Benzinmotor)60
Kühlgebläse (6-Zyl., 4-Zyl. 2,0 l Dieselmotor, 5-Zyl.-Dieselmotor)80
Servolenkung100
