XC60

2015 Late

Sicherungen - in der Kaltzone des Motorraums

Bei Fahrzeugen mit Start/Stop-Funktion befinden sich Sicherungen in der Kaltzone des Motors.

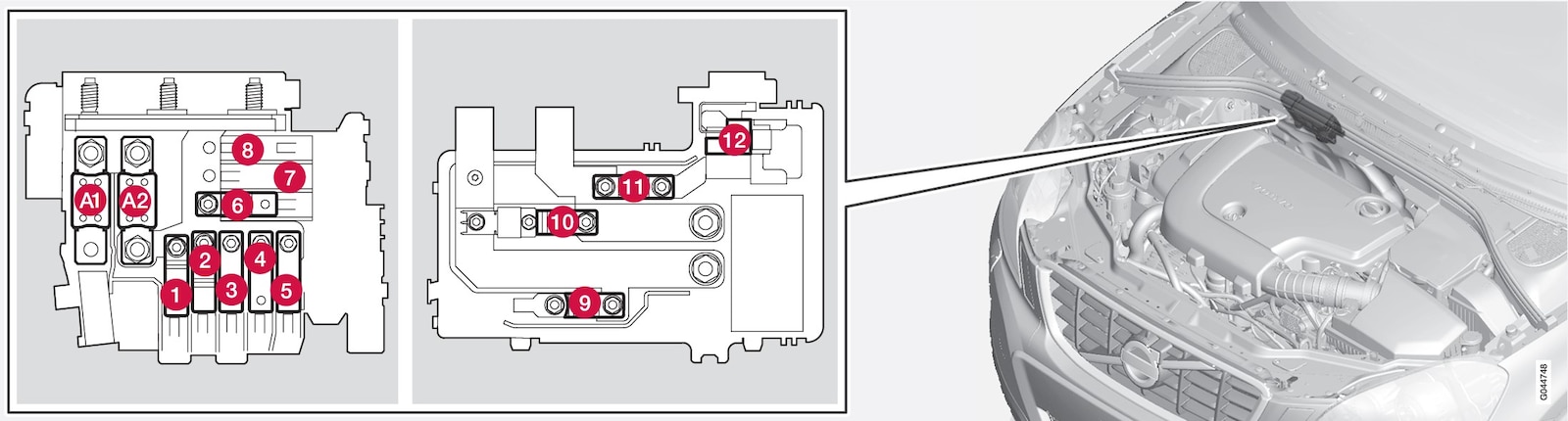

Position Sicherungen für Start/Stop-Funktion.

Position Sicherungen für Start/Stop-Funktion.

  • Die Sicherungen A1 und A2 sind vom Typ „MEGA Fuse“ und dürfen nur von einer Werkstatt 1 ausgetauscht werden.
  • Die Sicherungen 1–11 sind vom Typ „Midi Fuse“ und dürfen nur von einer Werkstatt1 ausgetauscht werden.
  • Die Sicherung 12 ist vom Typ „Mini Fuse".

Für weitere Informationen über Start/Stop siehe Start/Stop.

Positionen

FunktionA
Hauptsicherung für Zentralelektrik im Motorraum175
Hauptsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach; Relais/Sicherungszentrale unter dem Handschuhfach, Zentralelektrik im Laderaum175
Elektrische Zusatzheizung*100
Primärsicherung für das Zentrale Elektronikmodul (CEM) unter dem Handschuhfach50
Primärsicherung für das Relais/Sicherungszentrale unter dem Handschuhfach60
Primärsicherung für das Relais/Sicherungszentrale unter dem Handschuhfach60
Primärsicherung für Zentralelektrik im Laderaum60
Gebläse Innenraum40
--
--
Startrelais30
Interne Diode50
Unterstützungsbatterie70
Zentrales Elektronikmodul (CEM) - Referenzspannung Unterstützungsbatterie; Ladepunkt Unterstützungsbatterie15
  1. 1 Eine Volvo-Vertragswerkstatt wird empfohlen.
  2. * Optie/accessoire.
