Schalterfeld Beleuchtung

Mit dem Schalterfeldbeleuchtung kann die Außenbeleuchtung aktiviert und eingestellt werden. Es wird außerdem für die Einstellung der Display- und Instrumentenbeleuchtung sowie der Stimmungsbeleuchtungverwendet.

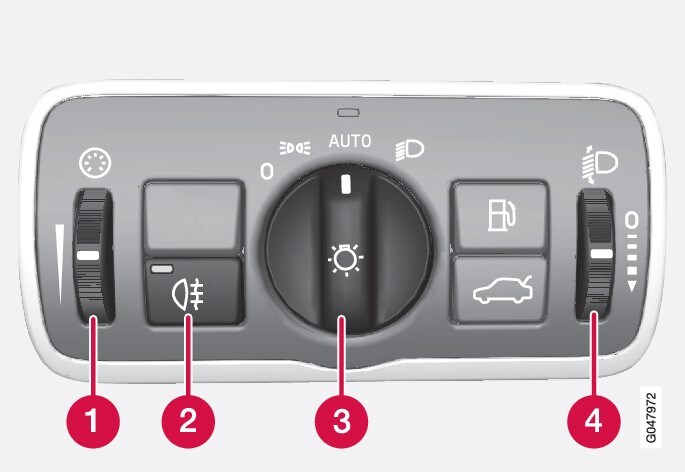

Übersicht Lichtschalter

P3-1320 Overview 4 position LSM
Übersicht Schalterfeld Beleuchtung.
  1. Ikon röd cirkel 1Daumenrad zur Einstellung der Display- und Instrumentenbeleuchtung sowie der Stimmungsbeleuchtung*
  2. Ikon röd cirkel 2Taste für Nebelschlussleuchte
  3. Ikon röd cirkel 3Drehregler für Fahrlicht und Standlicht
  4. Ikon röd cirkel 4Daumenrad1 für die Leuchtweitenregelung

Modi des Drehreglers

 Hinweis

Es werden die gleichen Lampen verwendet wie für Tagfahrlicht und Positionsleuchten/Standlicht vorn. Die Lichtstärke ist höher, wenn die Lampen als Tagfahrlicht eingesetzt werden.
StellungBedeutung
P4-1246 Symbol avstängt halvljus

Tagfahrlicht2 bei Fahrzeugelektrik in Schlüsselstellung II oder laufendem Motor.

Lichthupe kann verwendet werden.

P4-1246 Symbol Positions-/parkeringsljus

Tagfahrlicht, Positionsleuchten/Standlicht hinten und Seitenmarkierungsleuchten bei Fahrzeugelektrik in Schlüsselstellung II oder laufendem Motor.

Positionsleuchten/Standlicht/Seitenmarkierungsleuchten bei geparktem Fahrzeug.

Lichthupe kann verwendet werden.

P4-1220-Y55X Symbol DRL och AHB

Tagfahrlicht, Positionsleuchten/Standlicht hinten und Seitenmarkierungsleuchten bei Tageslicht und Fahrzeugelektrik in Schlüsselstellung II oder laufendem Motor.

Abblendlicht und Positionsleuchten/Standlicht/Seitenmarkierungsleuchten bei schwachem Tageslicht, Dunkelheit, eingeschalteter Nebelschlussleuchte oder kontinuierlichem Scheibenwischerbetrieb.

Die Funktion Tunnelerkennung* ist aktiviert.

Die Funktion Automatisches Fernlicht* kann verwendet werden.

Fernlicht kann aktiviert werden, wenn das Abblendlicht eingeschaltet ist.

Lichthupe kann verwendet werden.

P4-1246 Symbol halvljus

Abblendlicht und Positionsleuchten/Standlicht/Seitenmarkierungsleuchten.

Fernlicht kann aktiviert werden.

Lichthupe kann verwendet werden.

Volvo empfiehlt den Modus P3-1220 Symbol AUTO in light switch module, wenn das Fahrzeug gefahren wird.

 Warnung

Das Beleuchtungssystem des Fahrzeugs kann nicht in allen Situationen entscheiden, ob das Tageslicht ausreicht, z. B. bei Nebel oder Regen.

Der Fahrer ist stets dafür verantwortlich, dass das Fahrzeug mit verkehrssicherer Beleuchtung und gemäß den geltenden Verkehrsbestimmungen gefahren wird.

Instrumentenbeleuchtung

Je nach Schlüsselstellung schalten sich Display- und Instrumentenbeleuchtung ein, siehe Schlüsselstellungen - Funktionen in verschiedenen Stufen.

Die Displaybeleuchtung wird automatisch bei Dunkelheit gedämpft. Die Empfindlichkeit wird mit dem Daumenrad eingestellt.

Die Stärke der Instrumentenbeleuchtung wird mit dem Daumenrad eingestellt.

Leuchtweitenregelung Scheinwerfer

Bei Beladung des Fahrzeugs ändert sich die Höheneinstellung des Scheinwerferlichts, was zu einer Blendung des Gegenverkehrs führen kann. Die Lichthöhe einstellen, um dies zu vermeiden. Bei schwer beladenem Fahrzeug die Leuchtweite verringern.

Den Motor eingeschaltet lassen oder die elektrische Anlage des Fahrzeugs in Schlüsselstellung I belassen.
Zur Erhöhung oder Verringerung der Leuchtweite das Daumenrad nach oben oder unten drehen.
P3-1246 Headlamp levelling, positions
Stellung am Daumenrad für unterschiedliche Beladungen.
  1. Ikon röd cirkel 1Nur Fahrer
  2. Ikon röd cirkel 2Fahrer und Beifahrer im Beifahrersitz vorn
  3. Ikon röd cirkel 3Personen auf allen Sitzen
  4. Ikon röd cirkel 4Personen auf allen Sitzen sowie maximale Beladung im Kofferraum
  5. Ikon röd cirkel 5Fahrer sowie maximale Beladung im Laderaum

Da Fahrzeuge mit aktiven Xenon-Scheinwerfern* mit automatischer Leuchtweitenregelung ausgestattet sind, fehlt das Daumenrad.

  1. *Optie/accessoire.
  2. 1Nicht für Fahrzeuge erhältlich, die mit aktiven Xenon-Scheinwerfern* ausgestattet sind.
  3. 2Platzierung im oder unter dem vorderen Stoßfänger.
